矿井提升机尾绳保护装置实用技术

发布人:新乡天太斗式提升机厂家 发布时间:2019-10-31

背景技术:

    本技术涉及提升设备技术领域,尤其涉及一种防止矿井提升机尾绳被拉断或绞断的保护装置。目前,大多数矿山采用的竖井垂直提升机,提升机的尾绳都较长,在提升作业中由于提升容器底部与尾绳相连的旋转器发生故障,导致尾绳上劲、缠绕;或者从井筒上部掉落的杂物致使尾绳绞扭,或者在提升作业中尾绳晃动过大,使尾绳挂到井筒或井底钢梁、锚杆上,都会发生尾绳被拉断的事故。尾绳的运行好坏影响着提升机的安全运行,一旦尾绳发生拉断或破坏事故,将直接导致系统停产,且发生事故后,设备抢修时间长,任务量大,严重影响生产的正常运转。


技术内容

    本技术的目的在于提供一种结构简单、能够有效防止尾绳被拉断的矿井提升机尾绳保护装置。为实现上述目的,本技术采取的技术方案是一种提升机尾绳保护装置,包括隔离钢梁,还包括钢丝拉绳、滑轮组、配重块和接近开关,所述钢丝拉绳平行设置在隔离钢梁的正下方,一端与隔离钢梁下部的支承座固定连接,另一端通过滑轮组牵引至井口处,且在钢丝拉绳末端悬挂有配重块;所述配重块的附近设置有接近开关;所述接近开关与提升机的可编程逻辑控制器PLC电连接。所述滑轮组包括固定连接在所述井口的钢梁处第一定滑轮和固定连接在所述隔离钢梁下方的第二定滑轮。所述第一定滑轮为1 2个。所述钢丝拉绳设有塑料保护套。本技术提供的上述提升机尾绳保护装置,安装以后在提升机运行时,一旦尾绳出现绞扭或其它上劲的情况,钢丝拉绳拉动配重块,接近开关检测不到配重块就会发出报警信号,并将异常信号传送至提升机的可编程逻辑控制器PLC,提升机停止运行,可以有效避免由于尾绳绞绳、杂物绞绳等引起的重大故障,确保提升系统的安全性;有效检测尾绳的工作状况,提前预防尾绳故障;有效避免由于尾绳故障造成的设备事故、人员伤害和停产所造成的巨大损失。

矿井提升机尾绳保护装置实用技术

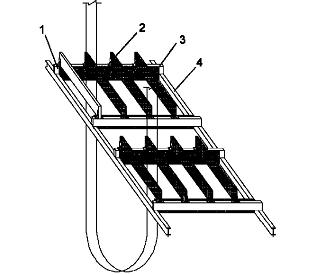

图1是本技术结构示意图。图中1-绳头锁扣,2-隔离钢梁,2’ -支承座,3-尾绳,4-钢丝拉绳,5-第一定滑轮,5’ -第二定滑轮,6-井口,7-配重块,8-接近开关,9-支架。


具体实施方式

下面结合具体实施例及其附图对本技术作进一步说明。如图1所示,本技术提供的矿井提升机尾绳保护装置,在提升机井筒的底部,提升机尾绳3上部约1米处,焊接有尾绳隔离钢梁2,在隔离钢梁2正下方0. 5米处横拉一根带塑料保护套的钢丝拉绳4,钢丝拉绳4位于尾绳隔离钢梁2的正下方,可以防止因井筒上部其它杂物掉落下来引起的误动作,钢丝拉绳4上包覆塑料保护套具备防水、防锈的功能。钢丝拉绳4的一端通过绳头锁扣1固定在隔离钢梁2下方的支承座2’上,另一端通过焊接在隔离钢梁2下方的第二定滑轮5’、焊接在井口 6的钢梁处的两个第一定滑轮5 牵引至井口 6处,且在钢丝拉绳4的末端悬挂有配重块7 ;配重块7的附近设置有接近开关 8,用来检测配重块7的动作情况;接近开关8固定连接在支架9上,与提升机的可编程逻辑控制器PLC电连接,接近开关8的检测信号输送给提升机可编程逻辑控制器PLC,可编程逻辑控制器PLC向执行机构发出报警、停车等动作指令。工作过程如下当提升机运行时,一旦出现提升机的尾绳3出现绞扭或其它上劲的情况,或尾绳3 相距隔离钢梁2过近时,钢丝拉绳4便会被拉动,钢丝拉绳4末端的配重块7被提起,接近开关8检测不到配重块,马上发出报警信号,并将异常信号输送给提升机的主控PLC,提升机随即停止运行,从而避免发生尾绳被拉断或破坏的事故发生。最后应说明的是以上实施例仅用以更清楚地说明本技术,而并非限制本技术所描述的技术方案。一切不脱离技术实质内容和范围的技术方案及其改进,其均应涵盖在本技术的实用要求范围内。


实用要求

1.一种矿井提升机尾绳保护装置,包括隔离钢梁(2),其特征在于还包括钢丝拉绳(4)、滑轮组(5、5’)、配重块(7)和接近开关(8),所述钢丝拉绳(4)平行设置在隔离钢梁(2)的正下方,一端与隔离钢梁(2)下方的支承座(2’)固定连接,另一端通过滑轮组(5、5’)牵引至井口(6)处,且在钢丝拉绳(2)末端悬挂有配重块(7);所述配重块(7)的附近设置有接近开关(8),接近开关(8)与提升机的可编程逻辑控制器(PLC)电连接。

2.根据实用要求1所述的提升机尾绳保护装置,其特征在于所述滑轮组(5、5’)包括固定连接在所述井口(6)的钢梁处第一定滑轮(5)和固定连接在所述隔离钢梁(2)下方的第二定滑轮(5’)。

3.根据实用要求2所述的提升机尾绳保护装置,其特征在于所述第一定滑轮(5)为 1 2个。

4.根据实用要求1至3任一所述的提升机尾绳保护装置,其特征在于所述钢丝拉绳 (4)设有塑料保护套。


技术摘要

    本技术公开了一种矿井提升机尾绳保护装置,包括隔离钢梁,还包括钢丝拉绳、滑轮组、配重块和接近开关,所述钢丝拉绳平行设置在隔离钢梁的正下方,一端与隔离钢梁下部的支承座固定连接,另一端通过滑轮组牵引至井口处,且在钢丝拉绳末端悬挂有配重块;所述配重块的附近设置有接近开关;所述接近开关与提升机的可编程逻辑控制器PLC电连接。该尾绳保护装置安装以后,可以有效避免由于尾绳绞绳、杂物绞绳等引起的重大故障,确保提升系统的安全性;有效检测尾绳的工作状况,提前预防尾绳故障;有效避免了由于尾绳故障造成的设备事故、人员伤害和停产所造成的巨大损失。
