TD斗式提升机

发布人:新乡天太斗式提升机厂家 发布时间:2019-09-11

TD斗式提升机

TD斗式提升机又称皮带斗式提升机、胶带斗式提升机,该机适用于垂直保送粉状、粒状及小块状散态物料比方:粮食、煤、水泥、碎矿石等,提升高度可达40米,特点为:构造简、运转稳、挖取式装料物料温度不超越60℃,与传统D型斗式提升机比拟,提升效率高,料斗方式多深得用户喜欢。TD型按《垂直斗式提升机》规范设计制造,当前常用的斗式提升机多为垂直式,较新型。TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

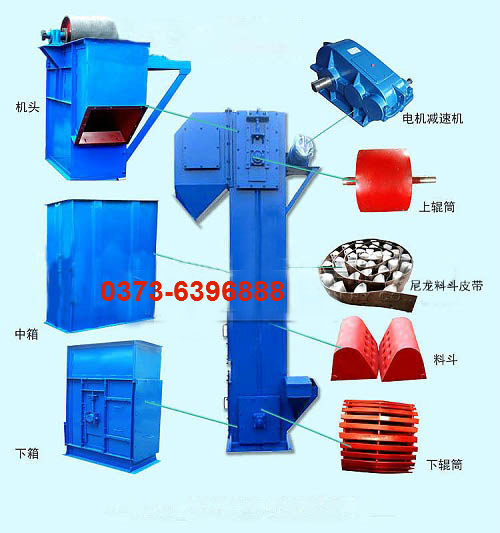

TD皮带斗式提升机结构图

TD斗式提升机

    TD斗式提升机由运转局部(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中心机壳,驱动安装,逆止制动安装等构成,合用于向上保送松懈密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。

    TD斗式提升机构造方式:传动安装TD斗提升机的传动安装有两种方式辨别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使构造紧凑、分量轻,并且其内部带有异型辊逆止器,逆止牢靠。该减速器噪音低,运转平稳,并随主轴浮动,可消弭装置应力。


TD斗式提升机主要特点:

  1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型安插.在物料提升时简直无回料和挖料景象,因而无效功率少。

  2.提升局限广,这类提升机对物料的品种、特征要求少,不单能提升普通粉状、小颗粒状物料,并且可提升磨琢性较大的物料.密封性好,情况污染少。

  3.运转牢靠性好,进步前辈的设计道理和加工办法,包管了整机运转的牢靠性,无毛病工夫超越2万小时。提升高度高.提升机运转平稳,因而可到达较高的提升高度。

  4.运用寿命长,提升机的喂料接纳流入式,无需用斗挖料,资料之间很少发作挤压和碰撞景象。本机在设计时包管物料在喂料、卸料时少有撒落,削减了机械磨损。


TD斗式提升机技术参数表

型号TD160TD250TD315TD400
料斗形式QhzDSdQhzDSdQhzDSdQhzDSd
输送量(m3/h)5.49.69.616122223351730254024464166
斗宽(mm)160250315400
斗容(L)0.50.94.21.91.32.23.04.623.63.85.83.15.65.99.4
斗距(mm)280350360450400500480560
带宽(mm)200300400500
斗速(m/s)1.41.61.61.8
物料量大块(mm)25354555
型号TD500TD630TD160TD250TD350TD450
料斗形式QhzDSdhzDSdQSQSQSQS
输送量(m3/h)3870589285891424.78182225425072
斗宽(mm)500630160250350450
斗容(L)4.899.3151414.623.50.651.12.63.277.814.515
斗距(mm)500625710300400500640
带宽(mm)600700200300400500
斗速(m/s)1.8211.251.251.25
物料量大块(mm)6070253545


说明:

1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。

2.浅料斗:输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。

3.深料斗:输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。
