振动垂直提升机

发布人:新乡天太斗式提升机厂家 发布时间:2019-09-11

振动垂直提升机

DZC振动垂直提升机产品概述:

  DZC系列垂直振动输送机(振动垂直提升机)是一种新型的垂直提升机,本机对大多颗粒状、块状、粉状的固体物料(粘度不)都可以输送。广泛应用于矿山、冶金、机械、建材、化工、橡胶、医药、电力、粮食、食品等行业的块状、粉状和短纤维状固体物料的提升,DZC型振动垂直提升机在向上提升物料的同时,还可以完成对物料的干燥和冷却。分开槽式、封闭式两种结构,并可根据不同的工艺要求,设计物料颗粒分级作用的筛选提升机及设计易燃易爆物料的提升机。


DZC振动垂直提升机主要特点:

 1.产品占地面积小,便于工艺布置。

 2.物料可向上输送,亦可向下输送。

 3.噪音低,结构简单,安装、维修便利。

 4.结构简单合理、能耗小,节约电能,料槽磨损小。

垂直提升机

DZC振动垂直提升机工作原理:

  DZC系列振动垂直提升机的驱动装置振动电机安装在输送塔下部,两台振动电机对称交叉安装,输送塔由管体和焊接在管体周围的螺旋输送槽组成,输送塔座于减振装置上,减振装置由底座和隔振弹簧组成。当垂直输送机工作时,根据双振动电机自同步原理,由振动电机产生激振力,强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动,螺旋槽内的物料则受输送槽的作用,作匀速抛掷圆运动,沿输送槽体向上运动,从而完成物料的向上(或向下)输送作业。


DZC系列垂直振动提升机型号说明:

 DZ C-□

 ┬  ┬ ┬

 │  │ │

 │  │ │

 │  │ │

 │  │ └─────────  输送高度(mm)

 │  └──────────- 垂直输送

 └────────────  振动电机


  1.基本型(ZC--口),为敞开输送槽结构,用于一股物料无特殊要求的向上(或向下)输送作业。

  2.封闭型(ZC--口F)为封闭输送槽结构,用于对物料有防尘要求的场合向上(或向下)输送作业。


DZC系列振动垂直提升机电源控制:

  DZC系列振动垂直提升机配套GK型反接制动控制箱。用于使输送机在停机时,快速通过共振区,防止机器经过共振区时产生较大的振幅,同时具有对电机过流、过载、断相等保护功能。


DZC系列振动垂直提升机安装尺寸:

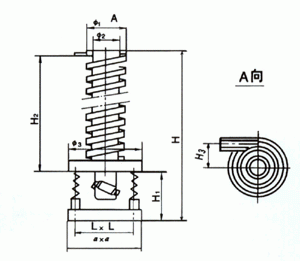

垂直振动提升机外形图

型号

Φ

Φ1

Φ2

H

H1

H2

H3

D

Lx8

Ld×Bd

Φd

DZC300

300

146

500

2000

2750

40

75

270

680×680


11

DZC500

500

219

850

3000

4020

50

80

475

1080×1080

880×880

13

DZC550

550

245

900

3500

4530

55

85

500

1100×1100

900×900

13

DZC600

600

273

950

4000

5150

60

85

525

1100×1100

900×900

15

DZC800

800

351

1200

4500

5650

60

90

650

1300×1300

1050×1050

15

DZC850

850

402

1250

5000

6150

65

100

675

1400×1400

1150×1150

17

DZC900

900

530

1300

6000

7180

65

110

700

1600×1600

1300×1300

17


DZC系列振动垂直提升机技术参数表:

型号输送量
(t/h)
输送槽直径
(mm)
输送宽度
(mm)
输送高度
(m)
振次
(min)
双振幅
(mm)
电动功率
(kw)
重量
(kg)
DZC300~1.030077≤2.09606~72×0.4680
DZC500~2.0500140≤3.06~82×0.751010
DZC550~3.0550152≤3.56~82×1.51190
DZC600~3.0600163≤4.06~72×1.51321
DZC800~4.0800224≤4.56~82×2.21590
DZC850~4.0850224≤5.06~92×2.21750
DZC900~3.5900185≤6.06~92×3.02100
