斗式提升机故障报警装置技术简介

发布人:新乡天太斗式提升机厂家 发布时间:2019-09-12

背景技术:斗式提升机是一种把物料从低处提升到高处的物料提升设备,它工作原理是料斗把物料从下面的储藏槽中舀起,随着链条提升到顶部,绕过顶轮后向下翻转,将物料倾入接受槽内,斗式提升机一般包括链轮、与所述链轮连接的电机、设置在所述链轮上的链条以及固定在所述链条上的若干个料斗,由于链轮与链条是非啮合传动,链条通过与链轮的摩擦力传动,因此当上行的料斗中集料突然增多时,会出现负载突然变大,链条摩擦传动失效,导致链轮转动,而斗式提升机却不工作的状态。本应用新型涉及一种故障报警装置,尤指一种斗式提升机故障报警装置。


技术实现要素:


    为了解决上述技术问题,本应用新型提供了一种斗式提升机故障报警装置,该故障报警装置能够准确的检测斗式提升机工作状态。


    本应用新型提供了一种斗式提升机故障报警装置,包括链轮、与所述链轮连接的电机、设置在所述链轮上的链条以及固定在所述链条上的料斗,所述链条通过摩擦力与所述链轮传动,所述故障报警装置还包括感应装置,所述感应装置可感应所述料斗通过所述链条的传送动作。


可选地,所述感应装置可感应所述料斗通过所述链条上行至最高点的动作。


可选地,所述感应装置包括感应片以及光电传感器,所述感应片通过旋转轴铰接在所述料斗上行和/或下行的一侧,所述感应片的一端与所述料斗上行和/或下行的路径交错,所述光电传感器感应所述感应片另一端的摆动动作。


可选地,所述感应装置包括感应片以及光电传感器,所述感应片通过旋转轴铰接在所述链轮的上方,所述感应片的一端与所述料斗可传送的最高点交错,所述光电传感器感应所述感应片的另一端的摆动动作。


可选地,所述链轮包括顶轮和底轮,所述顶轮和底轮竖直的上下排列。


可选地,所述料斗沿着所述链条间隔均匀的排列。


可选地,所述电机通过减速机与所述链轮连接。


可选地,所述电机的转子与两个以上并排设置的链轮连接。


与现有技术相比,本应用新型的有益效果是:


1、本应用新型中的感应装置可感应料斗通过链条的传送动作,检测斗式提升机工作状态,当料斗停止传送,感应装置能够进行报警。


2、本应用新型中感应装置可感应料斗通过链条上行至最高点的动作,在最高点检测斗式提升机工作状态,方便感应装置的安装和检测。


3、本应用新型通过料斗传送与感应片碰触,使感应片通过旋转轴摆动,再通过光电传感器感应感应片的摆动动作,实现检测斗式提升机工作状态。


    本应用新型的其它特征和优点将在随后的说明书中阐述,并且,部分地从说明书中变得显而易见,或者通过实施本应用新型而了解。本应用新型的目的和其他优点可通过在说明书、权利要求书以及附图中所特别指出的结构来实现和获得。



附图说明


附图用来提供对本应用新型技术方案的进一步理解,并且构成说明书的一部分,与本申请的实施例一起用于解释本应用新型的技术方案,并不构成对本应用新型技术方案的限制。

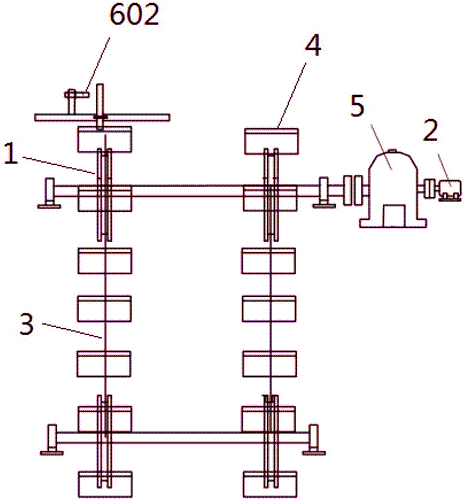

图1为本应用新型的结构示意图;


图2为图1的侧示图。

斗式提升机故障报警装置技术简介


具体实施方式


    为使本应用新型的目的、技术方案和优点更加清楚明白,下文中将结合附图对本应用新型的实施例进行详细说明。需要说明的是,在不冲突的情况下,本申请中的实施例及实施例中的特征可以相互任意组合。


实施例1


    如图1和图2所示,一种斗式提升机故障报警装置,包括链轮1、与所述链轮1连接的电机2、设置在所述链轮1上的链条3以及固定在所述链条3上的若干个料斗4,若干个料斗4沿着链条3间隔均匀的排列,链轮1包括顶轮和底轮,顶轮和底轮竖直的上下排列,链轮1的周边上设有槽体,链条3套在槽体内,并通过与槽体的摩擦进行传动,电机2的转子通过连接轴与链轮1的顶轮固定,顶轮通过电机2的带动进行转动,并通过摩擦力带动链条3运行,电机2的转子上并排设置有两个顶轮,使一个电机2可以同时带动两个链轮1进行转动,在电机2与顶轮之间设置有减速机5,电机2通过减速机5与链轮1的顶轮连接。


    如图1和图2所示,斗式提升机故障报警装置还包括感应装置6,感应装置6可感应料斗4通过链条3上行至最高点的动作,感应装置6包括感应片601以及光电传感器602,感应片601通过旋转轴铰接在链轮1的顶轮的上方,且感应片601的一端与料斗4上行的最高点交错,最高点为料斗4通过链条3上行的最高处,当料斗4上行至最高点时,料斗4碰触感应片601的一端,带动感应片601通过旋转轴进行摆动,光电传感器602能够感应感应片601另一端的摆动动作,斗式提升机故障报警装置通过光电传感器602感应感应片601另一端的摆动动作,检测斗式提升机工作状态。


    本实施例的检测方法为,每当一个料斗4在链条3的带动下上行到最高处时,料斗4会碰触到感应片601的一端,然后感应片601有一小范围的旋转,同时光电传感器602能够感应感应片601另一端的摆动动作,这样链条3上面的每个料斗4通过此位置都能够通过光电传感器602感应一次,通过这样间隔的感应,就能检测斗式提升机运行状态,当某一时间段光电传感器602一直未感应到感应片601的摆动或一直处于摆动状态,这时就说明斗式提升机出现故障,需要检测。



实施例2


    实施例2与实施例1的区别在于,感应片601设置在上行的链条3的一侧和/或下行的链条3的一侧,感应片601的一端与料斗4上行的路径和/或料斗4下行的路径交错,当料斗4上行和/或下行时,料斗4会碰触到感应片601的一端,然后光电传感器602能够感应感应片601另一端的摆动动作,通过感应感应片601间隔的摆动动作检测斗式提升机运行状态。


    本应用新型中的感应装置可感应料斗通过链条的传送动作,检测斗式提升机工作状态,当料斗停止传送,感应装置能够进行报警。


    虽然本应用新型所揭露的实施方式如上,但所述的内容仅为便于理解本应用新型而采用的实施方式,并非用以限定本应用新型。任何本应用新型所属领域内的技术人员,在不脱离本应用新型所揭露的精神和范围的前提下,可以在实施的形式及细节上进行任何的修改与变化,但本应用新型的权利保护范围,仍须以所附的权利要求书所界定的范围为准。



技术特征:


1.一种斗式提升机故障报警装置,包括链轮、与所述链轮连接的电机、设置在所述链轮上的链条以及固定在所述链条上的料斗,所述链条通过摩擦力与所述链轮传动,其特征在于,所述故障报警装置还包括感应装置,所述感应装置可感应所述料斗通过所述链条的传送动作。


2.根据权利要求1所述的斗式提升机故障报警装置,其特征在于,所述感应装置可感应所述料斗通过所述链条上行至最高点的动作。


3.根据权利要求1所述的斗式提升机故障报警装置,其特征在于,所述感应装置包括感应片以及光电传感器,所述感应片通过旋转轴铰接在所述料斗上行和/或下行的一侧,所述感应片的一端与所述料斗上行和/或下行的路径交错,所述光电传感器感应所述感应片另一端的摆动动作。


4.根据权利要求2所述的斗式提升机故障报警装置,其特征在于,所述感应装置包括感应片以及光电传感器,所述感应片通过旋转轴铰接在所述链轮的上方,所述感应片的一端与所述料斗可传送的最高点交错,所述光电传感器感应所述感应片的另一端的摆动动作。


5.根据权利要求1-4任一所述的斗式提升机故障报警装置,其特征在于,所述链轮包括顶轮和底轮,所述顶轮和底轮竖直的上下排列。


6.根据权利要求1-4任一所述的斗式提升机故障报警装置,其特征在于,所述料斗沿着所述链条间隔均匀的排列。


7.根据权利要求1-4任一所述的斗式提升机故障报警装置,其特征在于,所述电机通过减速机与所述链轮连接。


8.根据权利要求1-4任一所述的斗式提升机故障报警装置,其特征在于,所述电机的转子与两个以上并排设置的链轮连接。


技术总结


    本应用新型公开了一种斗式提升机故障报警装置,包括链轮、与所述链轮连接的电机、设置在所述链轮上的链条以及固定在所述链条上的料斗,所述链条通过摩擦力与所述链轮传动,所述故障报警装置还包括感应装置,所述感应装置可感应所述料斗通过所述链条的传送动作;该故障报警装置能够准确的检测提升机工作状态。
