一种斗式提升机张紧装置的制作方法
发布人:新乡天太斗式提升机厂家 发布时间:2019-09-12
背景技术:斗式提升机作为连续输送设备之一,在各个行业都有着广泛的应用。目前,我国使用的斗式提升机张紧装置都存在以下缺点一是提升机在运过程中,链条由于磨损变长未及时调整,两个张紧轮与链条间相互脱轨,不仅影响了生产,而且增加了维修费用;二是斗式提升机采用下部链轮两端拉紧螺杆顶紧链轮轴的方式调节链条松紧程度,螺杆受压力,斗式提升机运行时若拉紧螺杆调节不及时易产生链条松动脱力、链条拉断及螺杆弯曲变形的现象, 为此需经常调节、维护和检修提升机。
技术领域:
本技术属于输送机械设备技术领域,涉及一种环链斗式提升机张紧装置。
技术内容
为了克服现有技术的上述缺点,本实用新型提供一种能防止脱链、提高调节稳定性、减少调节、维护和检修次数的斗式提升机张紧装置。本实用新型解决其技术问题所采用的技术方案是一种提升机张紧装置,有链轮和螺杆式张紧装置,所述链轮轮缘为斜面结构,所述螺杆式张紧装置有滑板、轴承座、轴、夹板和调节螺杆,其中调节螺杆安装在链轮的下部。本实用新型的有益效果是把调节螺杆安装于链轮下部,螺杆式张紧装置是使调 节螺杆由受压力而变为拉力,这样就改变了调节螺杆的受力形式,使调节螺杆不再受压力变形弯曲,消除链条松动脱轨及拉断现象,并且使设备运行稳定,增加设备使用寿命,使调节稳定性增加,减少调节、维护和检修次数,能防止脱链,能保证稳定的张紧力。

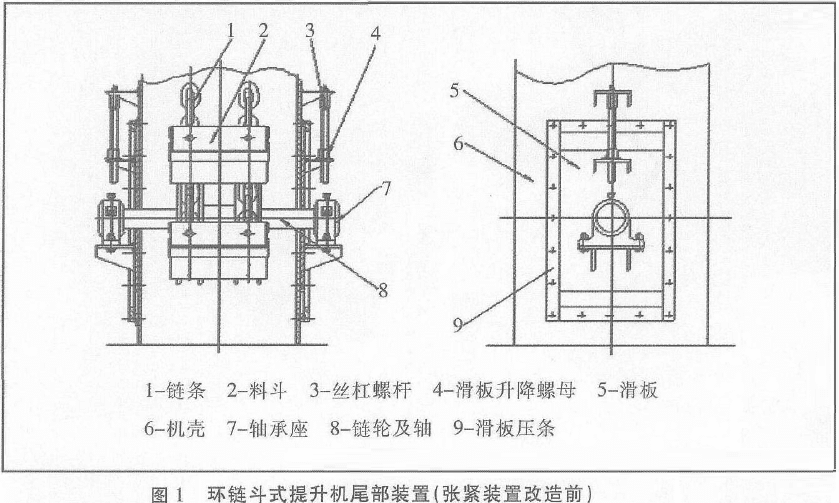

图1是本实用新型的结构示意图;图中1-链条、2-料斗、3-丝杠螺杆、4-滑板升降螺母、5-夹板、6_机壳、7_轴承座、8_链轮及轴、9_滑板压条。
具体实施方式
以下结合附图和实施例对本实用新型进一步说明参见图1,一种斗式提升机张紧装置,有链轮8和螺杆式张紧装置,链轮8的轮缘采用了斜面结构,链条7与链轮8接触,当链条7出现摆动时,链条7接触轮缘斜面,轮缘斜面对链 条7产生反作用力,从而使链条7恢复正常运行位置,这样就有效防止了链条7脱轨现象; 上述螺杆式张紧装置有滑板2、轴承座3、轴4、夹板5和调节螺杆6,将螺杆式张紧装置安装 于链轮8下部,轴承座3与滑板2为螺栓连接,滑板2通过夹板5固定在壳体1上,滑板2可上下自由移动,通过调节螺杆6,可带动滑板2上下移动,从而带动轴承座3上下移动,通过轴承座3带动轴4及链轮8上下移动,因而达到张紧链条7的目的,这样改变了调节螺杆6的受力形式,由受压力变为受拉力,调节螺杆6受拉力,能保证稳定的张紧力,减少调节、维护和检修次数。
实用要求
一种斗式提升机张紧装置,有链轮和螺杆式张紧装置,其特征是所述链轮轮缘为斜面结构,所述螺杆式张紧装置有滑板、轴承座、轴、夹板和调节螺杆,其中调节螺杆安装在链轮的下部。
技术摘要
本技术涉及一种斗式提升机张紧装置,有链轮和螺杆式张紧装置,所述链轮轮缘为斜面结构,所述螺杆式张紧装置有滑板、轴承座、轴、夹板和调节螺栓,其中调节螺杆安装在链轮的下部。把调节螺杆安装于链轮下部,螺杆式张紧装置是使调节螺杆由受压力而变为拉力,这样就改变了调节螺杆的受力形式,使调节螺杆不再受压力变形弯曲,消除链条松动脱轨及拉断现象,并且使提升机运行稳定,增加设备使用寿命,使调节稳定性增加,减少调节、维护和检修次数,能防止脱链,能保证稳定的张紧力。
