粉状物料斗式提升机技术要求及生产注意事项

[发布日期:2019-01-07 09:47:24 浏览量:0 文章来源:http://www.hctsj.com]

本实用新型涉及机械领域,尤其涉及一种粉状物料斗式提升机。

技术背景:

    粉状物料斗式提升机的粉末物质包含多种,粉末物质输送的时候,有时容易阻塞在斗式提升机出料口。

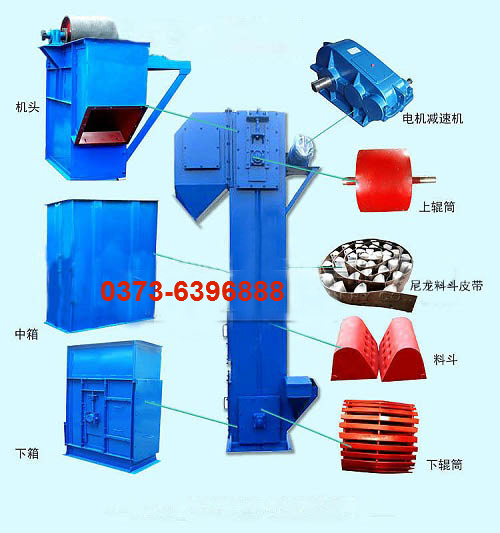

粉状物料斗式提升机

技术实现要素:

    实用新型的目的:为了提供一种效果更好的粉状物料斗式提升机,具体目的见具体实施部分的多个实质技术效果。为了达到如上目的,本实用新型采取如下技术方案:

    一种粉状物料斗式提升机,包含斗式提升机,该斗式提升机的壳体下方包含进料口4,壳体上方包含出料口6,其特征在于,所述的壳体边侧包含边侧支架13;边侧支架上包含轴承14,穿过轴承14包含有转动杆7,转动杆上方通过上铰接点10连接着板体,板体位于出料口的壁上,通过转动转动杆能够带动板体在出料口的壁上相对运动。

    本实用新型进一步技术方案在于,所述的转动杆上包含手轮,转动手轮能带动转动杆转动。

    本实用新型进一步技术方案在于,所述的板体的长度大于出料口的长度。

    采用如上技术方案的本实用新型,相对于现有技术有如下有益效果:原来的物料粉末状的物料容易在出料口的位置阻塞,采用本结构,能够利用转动杆上下移动带动板体相对运动,第一是能够调整板体朝向斗式提升机一侧的距离能够调整,因为不同的物料抛起后的坠落情况不一样,采用本结构能够适应各种物料的特性;第二是如果局部物料阻塞在出料口上的时候,通过板体的相对运动,能够疏通物料。


附图说明

为了进一步说明本实用新型,下面结合附图进一步进行说明:

图1位实用新型整体布置结构示意图;

图2为出料口的局部结构示意图;

图3为本技术的通口杆部分的结构示意图;

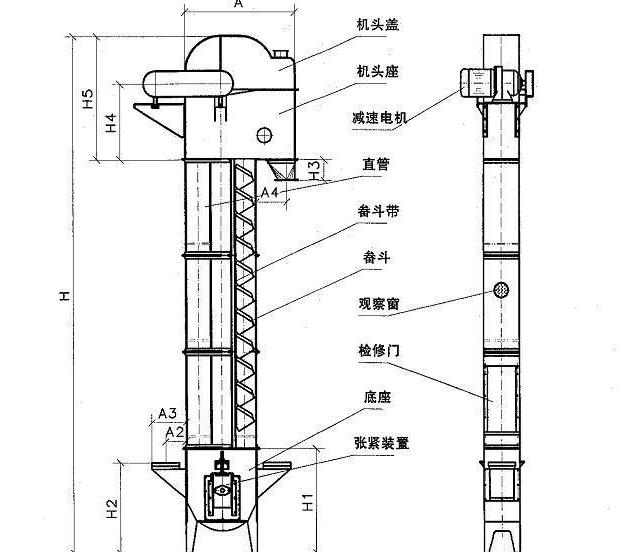

粉状物料斗式提升机

其中:1.壳体;2.壳体中部;3.料斗;4.进料口;5.调紧结构;6.出料口;7.转动杆;8.转动手轮;9.地方机架;10.上铰接点;11.板体;12.手轮;13.边侧支架;14.轴承;17.链条。

    本附图为本装置主要部件组成的示意图,不代表本实用新型的外形尺寸、连接方式、装配形式、位置关系等,图示省略了部分手动阀门、管件等。


具体实施方式

    下面结合附图和具体实施方式,进一步阐明本实用新型,应理解下述具体实施方式仅用于说明本实用新型而不用于限制本实用新型的范围。需要说明的是,下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向,词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。

    本技术提供多种并列方案,不同表述之处,属于基于基本方案的改进型方案或者是并列型方案。每种方案都有自己的独特特点。

    一种粉状物料斗式提升机,包含斗式提升机,该斗式提升机的壳体下方包含进料口4,壳体上方包含出料口6,其特征在于,所述的壳体边侧包含边侧支架13;边侧支架上包含轴承14,穿过轴承14包含有转动杆7,转动杆上方通过上铰接点10连接着板体,板体位于出料口的壁上,通过转动转动杆能够带动板体在出料口的壁上相对运动。本处的技术方案所起到的实质的技术效果及其实现过程为如下:原来的物料粉末状的物料容易在出料口的位置阻塞,采用本结构,能够利用转动杆上下移动带动板体相对运动,第一是能够调整板体朝向斗式提升机一侧的距离能够调整,因为不同的物料抛起后的坠落情况不一样,采用本结构能够适应各种物料的特性;第二是如果局部物料阻塞在出料口上的时候,通过板体的相对运动,能够疏通物料。

    所述的转动杆上包含手轮,转动手轮能带动转动杆转动。本处的技术方案所起到的实质的技术效果及其实现过程为如下:手轮转动能够带动转动杆转动,进一步带动板体运动,疏通出料口。

    所述的板体的长度大于出料口的长度。因此能够避免物料被提上去后又会掉落下来。

    开创性地,以上各个效果独立存在,还能用一套结构完成上述结果的结合。

以上结构实现的技术效果实现清晰,如果不考虑附加的技术方案,本技术名称还可以是一种新型提升机。图中未示出部分细节。

    需要说明的是,本技术提供的多个方案包含本身的基本方案,相互独立,并不相互制约,但是其也可以在不冲突的情况下相互组合,达到多个效果共同实现。

    以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本领域的技术人员应该了解本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的范围内。


技术特征:

1.一种粉状物料斗式提升机,包含斗式提升机,该斗式提升机的壳体下方包含进料口(4),壳体上方包含出料口(6),其特征在于,所述的壳体边侧包含边侧支架(13);边侧支架上包含轴承(14),穿过轴承(14)包含有转动杆(7),转动杆上方通过上铰接点(10)连接着板体,板体位于出料口的壁上,通过转动转动杆能够带动板体在出料口的壁上相对运动。

2.如技术要求1所述的一种粉状物料斗式提升机,其特征在于,所述的转动杆上包含手轮,转动手轮能带动转动杆转动。

3.如技术要求1所述的一种粉状物料斗式提升机,其特征在于,所述的板体的长度大于出料口的长度。


技术总结

    本实用新型涉及机械领域,尤其涉及一种粉状物料斗式提升机。其特征在于,所述的壳体边侧包含边侧支架;边侧支架上包含轴承,穿过轴承包含有转动杆,转动杆上方通过上铰接点连接着板体,板体位于出料口的壁上,通过转动转动杆能够带动板体在出料口的壁上相对运动。有益效果:原来的物料粉末状的物料容易在出料口的位置阻塞,采用本结构,能够利用转动杆上下移动带动板体相对运动,第一是能够调整板体朝向斗式提升机一侧的距离能够调整,因为不同的物料抛起后的坠落情况不一样,采用本结构能够适应各种物料的特性;第二是如果局部物料阻塞在出料口上的时候,通过板体的相对运动,能够疏通物料。
