液压驱动斗式提升机技术特征及有益效果

背景技术：本技术涉及一种提升机，具体涉及一种液压驱动斗式提升机。现有斗提机一般垂直于地面安装，通过安装于上部斗体上部的构带动板链和安装于板链上的料斗往复转动，料斗将下部斗体上由下料口进入的物料不停地挖出，提升到上部斗体侧下部出料口位置放出。这种常规结构有以下缺点：

1）所有带动提升机构的驱动结构均放置于上部斗体1上，包括减速机、电机、小链轮、链轮及连接小链轮和大链轮的驱动链条，还包括检修这些设备的检修平台。这种结构的一个特点就是重，常用的每小时提升100立方米的斗式提升机的驱动结构达到3吨多重，每小时提升300立方米的斗式提升机的驱动结构更是达到6吨多重。这种结构的另一个特点是高，现代常用斗式提升机大部分提升物料高度超过20~30米，甚至有不少达到40米，相对于其本身中部斗体的截面大小，斗式提升机是一个典型的细长杆结构，从受力方面分析，这种重量在上部的细长杆结构容易失稳，造成倒塌，所以必须在斗式提升机中部一些位置布置一些支撑结构，以减少其失稳倒塌现象的发生。采用驱动结构放置于上部斗体上的方式整个斗式提升机的安全性是有问题的。

2）所有带动提升机构的驱动结构放置于上部斗体上造成的另一个危害是检修困难。一旦某个零部件出问题需要卸下检修，因为其太高了，需要找吊车才能卸下，无形中增加了检修维护成本。采用驱动结构放置于上部斗体上的方式整个斗式提升机的维修经济性是有问题的。

技术实现要素：

    本技术所要解决的技术问题是：克服现有技术中存在的不足，提供一种液压驱动斗式提升机，具有结构稳定、安全性高、维修难度低、维修成本低的特点。

    本技术为解决技术问题所采取的技术方案是：一种液压驱动斗式提升机，由斗体和提升机构组成，所述斗体包括上部斗体、中部斗体和下部斗体，所述斗体上通过设置板链连接料斗，所述上部斗体的上端设置驱动链板轮，所述板链连接在所述驱动链板轮上，所述提升机构采用液压马达驱动，所述液压马达连接在所述驱动链板轮的主轴上，所述下部斗体的地面上设置液压泵站。所述液压泵站通过上下液压油管联通所述液压马达。

    所述料斗设置有多个并固定连接在所述板链上，所述板链转动连接在所述驱动链板轮上。

本技术的有益效果是：

1）本技术采用液压马达驱动提升结构，其结构重量极大降低，避免了斗式提升机的头重脚轻现象，极大地提高了斗式提升机的整机安全性。

2）本技术采用将液压泵站安装于地面上，不再与斗式提升机结构相连接，降低了维修难度，减少了维修成本。

附图说明

具体实施方式

下面结合附图和具体实施例对本技术做进一步的解释和说明：

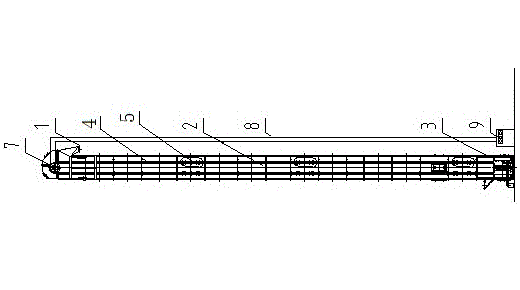

参见图1-4，图中，1-上部斗体，2-中部斗体，3-下部斗体，4-板链，5-料斗，6-驱动链板轮，7-液压马达，8-上下液压油管，9-液压泵站。

实施例：

一种液压驱动斗式提升机，由斗体和提升机构组成，斗体包括上部斗体1、中部斗体2和下部斗体3，斗体上通过设置板链4连接料斗5，上部斗体1的上端设置驱动链板轮6，提升机构采用液压马达7驱动，下部斗体3的地面上设置液压泵站9。

在上部斗体1上，液压马达7安装于驱动链板轮6的主轴上，链板4绕装于驱动链板轮6上，板链4转动连接在驱动链板轮6上，料斗5设置有多个并固定连接在板链4上，整个上部斗体1的重量极大地减轻。

液压泵站9放置于地面上，其输出的两根上下油管8与上部斗体1上的液压马达7相连通，液压泵站9输出的高压油经上下油管8进入液压马达7，驱动其转动，带动驱动链板轮6的主轴转动，再通过驱动链板轮带动链板4和料斗5循环往复地转动，从而将物料由下部斗体3的下料口处提升到上部斗体1的下料口处放出。

本技术采用液压马达驱动提升结构，且将液压泵站安装于地面上，不再与斗式提升机结构相连接，其结构重量极大降低，避免了斗式提升机的头重脚轻现象，极大地提高了斗式提升机的整机安全性，降低了维修难度，减少了维修成本。

以上所述，仅是本技术的较佳实施例而已，并非对本技术作任何形式上的限制，凡是依据本技术的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本技术技术方案的范围内。

技术特征：

1.一种液压驱动斗式提升机，由斗体和提升机构组成，其特征在于：所述斗体包括上部斗体（1）、中部斗体（2）和下部斗体（3），所述斗体上通过设置板链（4）连接料斗（5），所述上部斗体（1）的上端设置驱动链板轮（6），所述板链（4）连接在所述驱动链板轮（6）上，所述提升机构采用液压马达（7）驱动，所述液压马达（7）连接在所述驱动链板轮（6）的主轴上，所述下部斗体（3）的地面上设置液压泵站（9）。

2.根据实用要求1所述的液压驱动斗式提升机，其特征在于：所述料斗（5）设置有多个并固定连接在所述板链（4）上，所述板链（4）转动连接在所述驱动链板轮（6）上。

3.根据实用要求1所述的液压驱动斗式提升机，其特征在于：所述液压泵站（9）通过上下液压油管（8）联通所述液压马达（7）。

技术总结

    本技术公开了一种液压驱动斗式提升机，解决了传统斗式提升机结构重量大、头重脚轻的问题，极大地提高了斗式提升机的整机安全性；所述液压驱动斗式提升机由斗体和提升机构组成，所述斗体包括上部斗体、中部斗体和下部斗体，所述斗体上通过设置板链连接料斗，所述上部斗体的上端设置驱动链板轮，所述料斗设置有多个并固定连接在所述板链上，所述板链转动连接在所述驱动链板轮上，所述提升机构采用液压马达驱动，所述液压马达连接在所述驱动链板轮的主轴上，所述下部斗体的地面上设置液压泵站，所述液压泵站通过上下液压油管联通所述液压马达。本技术采用降低结构重心的方式，具有结构稳定、安全性高、维修难度低、维修成本低的特点。
