一种大提升量斗式提升机设计及制作技术

背景技术：本技术涉及提升机装置，具体涉及一种大提升量斗式提升机。斗提机是粮食加工行业中应用较多的运输机械，通常用于物料的垂直输送， 特别在粮食加工成套设备中，一般用斗式提升机解决工艺设备间的物料输送。斗式提升机的工作原理是通过动力使装在提升机上面的主动轮旋转，带在主动轮与下面的被动轮之间的提升带上下移动，装在提升带上的提升斗从提升机下边的进料仓内挖入物料移动到上边的卸料仓倒出。提升机的速度由提升机的提升斗以及运行速度决定，在相同提升斗的情况下，提升速度就决定了输送量的大小。为了提高速度，就需要解决卸料及时，不能堵料或回料，但在现有技术中，这一技术问题始终没能解决好。

技术内容

    本技术所要解决的技术问题在于提供一种结构简单、卸料及时、速度快运量大的斗式提升机。本技术所要解决的技术问题采用以下技术方案来实现，一种大提升量的斗式提升机，包括一底座，在底座上垂直安装机架，机架顶部设有顶盖，顶盖上制有卸料口，所述的机架内部空心状，其特征在于所述机架内安装有动力提升装置，动力提升装置由设在底座上的主动轮和安装在机架顶部转轴上的皮带轮构成， 主动轮和皮带轮通过皮带连接，由电机驱动，在所述皮带上间隔的固定有提升斗，所述顶盖采用圆弧流线型顶盖。所述的提升斗为设置有多个，固定在皮带上。本技术的有益效果是结构简单，使用方便，采用圆弧流线型顶盖，当提高提升机的速度时，物料就会迅速从圆弧流线型顶盖的卸料口卸出，从而顺利卸料，不会产生堵料或回料现象，提升速度大大提高了，从而就使提升机的输送量大。

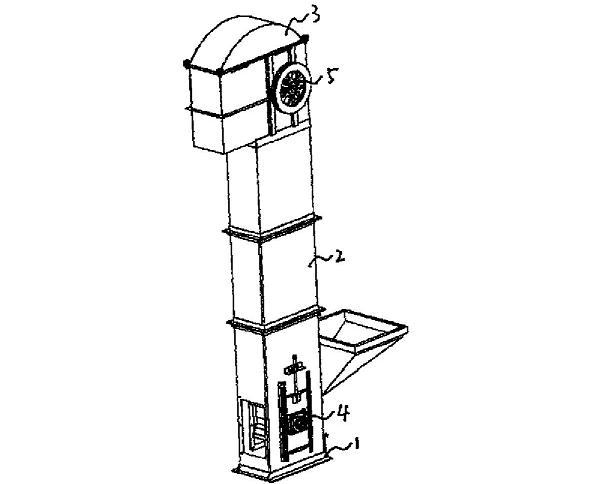

图1是本技术结构示意图；图2是本技术的一种实施例示意图。

具体实施方式

    为了使本技术实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本技术。如图1、图2所示，一种大提升量的斗式提升机，包括一底座1，在底座1上垂直安装机架2，机架2顶部制有顶盖3，顶盖3呈圆弧流线型，在圆弧流线型顶盖3的一侧制有卸料口 31，其中机架2内部是空心状的，在机架2内安装有动力提升装置，动力提升装置由安装在底座1上的主动轮4和安装在机架2顶部转轴上的皮带轮5构成，主动轮4和皮带轮5通过皮带6连接，由电机驱动沿主动轮4的转动方向旋转移动，同时在皮带6上间隔的固定有多个提升斗7，此时提升斗7内盛放的物料，在经过机架2顶端的顶盖时，旋转过程中将物料抛出，从卸料口 31卸料完成。 以上显示和描述了本技术的基本原理和主要特征和本技术的优点。本行业的技术人员应该了解，本技术不受上述实施例的限制，上述实施例和说明书中描述的只是说明本技术的原理，在不脱离本技术精神和范围的前提下，本技术还会有各种变化和改进，这些变化和改进都落入要求保护的本技术范围内。本技术要求保护范围由所附的实用要求书及其等效物界定。

实用要求

    一种大提升量斗式提升机，包括一底座，在底座上垂直安装机架，机架顶部设有顶盖，顶盖上制有卸料口，所述的机架内部空心状，其特征在于所述机架内安装有动力提升装置，动力提升装置由设在底座上的主动轮和安装在机架顶部转轴上的皮带轮构成，主动轮和皮带轮通过皮带连接，在所述皮带上间隔的固定有提升斗，所述顶盖采用圆弧流线型顶盖。

技术摘要

    本技术涉及一种大提升量斗式提升机，包括一底座，在底座上垂直安装机架，机架顶部设有顶盖，顶盖上制有卸料口，所述的机架内部空心状，其特征在于所述机架内安装有动力提升装置，动力提升装置由设在底座上的主动轮和安装在机架顶部转轴上的皮带轮构成，主动轮和皮带轮通过皮带连接，在所述皮带上间隔的固定有提升斗，所述顶盖采用圆弧流线型顶盖。有益效果是结构简单，使用方便，采用圆弧流线型顶盖，当提高提升机的速度时，物料就会迅速从圆弧流线型顶盖的卸料口卸出，从而顺利卸料，不会产生堵料或回料现象，提升速度大大提高了，从而就使提升机的输送量大。
