一种新型Z字型提升机设计技术及实用

背景技术：本技术涉及一种新型Z字型提升机。目前，Z型提升机主要应用于制药工业物料的输送、加料转运。也可以和混合机、压片机、胶囊填充机、包装机等设备配套使用。同时在化工、食品等行业也有广泛使用。在食品加工行业，经常会使用大型的食品粉碎机，一般的粉碎机的入料口离地面都有一定的高度，这就会使用到提升机来帮助人们进行搬运，现有的提升机基本上都是由若干的输送带组成，这类的提升机会占用很大的空间，而且输送效率不高，直接影响食品的生产效率和质量，而且能量消耗的也越多。

技术实现要素：

    本技术的目的在于针对现有Z型提升机技术的缺陷和不足，提供一种结构简单、重量较轻、密封性好、便于维修的新型Z字型提升机，它具有多点加料及卸料，工艺布置较为灵活的特点。

    为了解决背景技术所存在的问题，本技术是采用以下技术方案：一种新型Z字型提升机，它包括Z字型机架；所述的机架上设置有牵引机构、驱动机构、控制机构；所述的牵引机构包括设置于机架上的传动链条；所述的机架上设置有入料口和卸料口；所述的传动链条上设置有输送斗；所述的驱动机构设置于机架的一侧，并与位于机架中部的控制机构及牵引机构相配合连接。

进一步的，所述的输送斗设置有两个及两个以上，且输送斗之间设置有一定的距离。

进一步的，所述的机架上设置有检修门。

进一步的，所述的机架上方设置有防护罩。

    本技术操作时，由输送斗把物料从上面的入料口流入，启动驱动机构，通过调节控制机构控制输送的速度，随着传动链条提升到顶部，绕过主动轮后向下翻转，斗式提升机将物料从卸料口倒入接受槽内；而空的输送斗又随传动链条转动回到机架底部的入料口处，输送斗设有两个及两个以上，且输送斗之间设置有一定的距离；多个输送斗装满物料后被提升上去，这样反复循环，送料效率高，机架上方的防护罩有效遮挡外部的灰尘。

    本技术有益效果：它具有结构简单、重量较轻、密封性好、便于维修、具有多点加料及卸料、工艺布置较为灵活。

附图说明

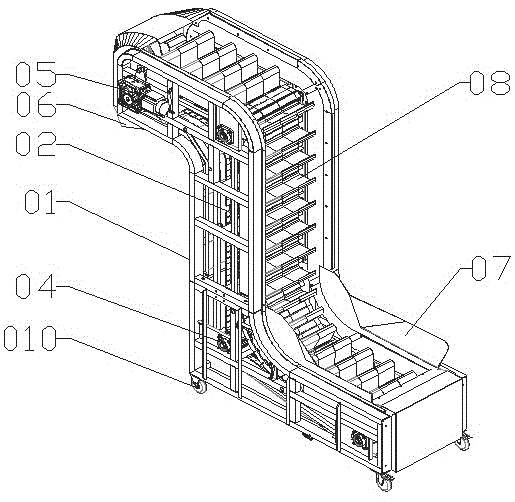

图1是Z型提升机结构示意图；

附图标记说明：1-卸料口；2-输送斗；3-控制机构；4-驱动机构；5-检修门；6-传动链条；7-防护罩；8-主动轮；9-入料口。

具体实施方式

    下面将结合附图以及具体实施例来详细说明本技术，其中的示意性实施例以及说明仅用来解释本技术，但并不作为对本技术的限定。

    如图1所示，本具体实施方式采用以下技术方案：一种新型Z字型提升机，它包括Z字型机架；所述的机架上设置有牵引机构、驱动机构4、控制机构3；所述的牵引机构包括设置于机架上的传动链条6；所述的机架上设置有入料口9和卸料口1；所述的传动链条6上设置有输送斗2；所述的驱动机构4设置于机架的一侧，并与位于机架中部的控制机构3及牵引机构相配合连接。

进一步的，所述的输送斗2设置有两个及两个以上，且输送斗之间设置有一定的距离。

进一步的，所述的机架上设置有检修门5。

进一步的，所述的机架上方设置有防护罩7。

本具体实施工作原理：

    由输送斗把物料从下面的入料口舀起，启动驱动机构，通过调节控制机构控制输送的速度，随着传动链条提升到顶部，绕过主动轮8后向下翻转，斗式提升机将物料从卸料口倒入接受槽内；而空的输送斗又随传动链条转动回到机架底部的入料口处，输送斗设有两个及两个以上，且输送斗之间设置有一定的距离；多个输送斗装满物料后被提升上去，这样 反复循环，送料效率高，机架上方的防护罩有效遮挡外部的灰尘，机架的检修门，使得维修更加方便。

    采用上述结构后，本具体实施方式产生的有益效果为：它具有结构简单、重量较轻、密封性好、便于维修、具有多点加料及卸料、工艺布置较为灵活。

    以上所述，仅用以说明本技术的技术方案而非限制，本领域普通技术人员对本技术的技术方案所做的其它修改或者等同替换，只要不脱离本技术技术方案的精神和范围，均应涵盖在本技术的实用要求范围当中。

技术特征：

1.一种新型Z字型提升机，其特征在于它包括Z字型机架；所述的机架上设置有牵引机构、驱动机构、控制机构；所述的牵引机构包括设置于机架上的传动链条；所述的机架上设置有入料口和卸料口；所述的传动链条上设置有输送斗；所述的驱动机构设置于机架的一侧，并与位于机架中部的控制机构及牵引机构相配合连接。

2.根据实用要求1所述一种新型Z字型提升机，其特征在于所述的输送斗设置有两个及两个以上，且输送斗之间设置有一定的距离。

3.根据实用要求1所述一种新型Z字型提升机，其特征在于所述的机架上设置有检修门。

4.根据实用要求1所述一种新型Z字型提升机，其特征在于所述的机架上方设置有防护罩。

技术总结

    一种新型Z字型提升机，涉及食品加工机械领域；它包括Z字型机架；所述的机架上设置有牵引机构、驱动机构、控制机构；所述的牵引机构包括设置于机架上的传动链条；所述的机架上设置有入料口和卸料口；所述的传动链条上设置有输送斗；所述的驱动机构设置于机架的一侧，并与位于机架中部的控制机构及牵引机构相配合连接；所述的输送斗设置有两个及两个以上，且输送斗之间设置有一定的距离；所述的机架上设置有检修门、防护罩；其有益效果是：它具有结构简单、重量较轻、密封性好、便于维修、具有多点加料及卸料、工艺布置较为灵活。
