自动卸料垂直振动提升机设计技术及制造

技术领域：本技术新型涉及一种垂直提升机，自动将物料倒入贮料斗的垂直振动提升机。以间歇式运煤提升机作为对比，这种提升机由卷扬机、小翻斗、导轨等部分组成，一般用手推车把煤从煤场运来，倒入翻斗车，再启动卷扬机。钢丝绳把小翻斗提起，并沿轨道送至炉前，卷扬机继续运行，使小翻斗尾都提高，将煤翻入炉前煤斗内，以供锅炉燃用。上述提升机在翻起过程中，尾部悬空；倾倒完物料后，悬空降落。前者加大卷扬机载荷，还使伸入煤斗内导轨弯曲应力增加；后者易使后轮偏离导轨，出现危险。

本技术的目的在于设计一种效率高，工作稳定的垂直提升机。

    本技术新型包括以下内容包括电葫芦2和它的行走轨道1；沿垂直导轨3提起或降下的翻斗7；贮料斗4等，其特征在于翻转轨由前轮导轨5和后轮导轨6组成。后轮导轨6是以前轮导轨5端O2为圆心确定的圆弧，后轮导轨6端O3和前轮导轨5端O2之间的连线与水平线夹角小于90°；前轮导轨5呈弧型；电葫芦2的水平行走机构不受电气控制。上述前轮导轨5可以是与垂直导轨3连接平滑过渡的直导轨；并且提升杆头O4偏离翻斗7的重心；倒锥体贮料斗4的锥角大于50°。

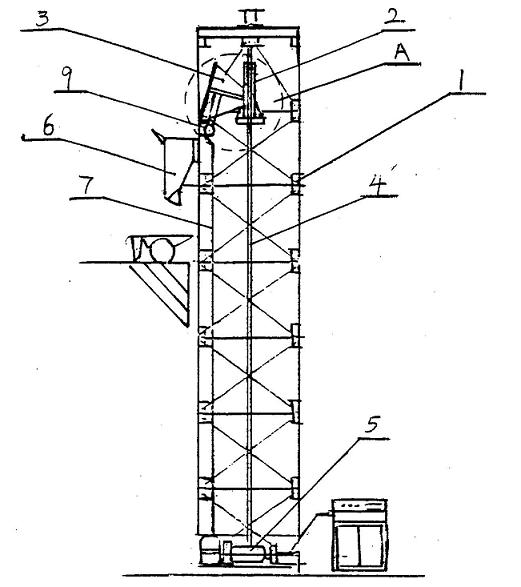

图1是本技术新型示意图。

    以下是实施例。包括电葫芦2和轨道1，沿垂直导轨3提起或降下的翻斗7，贮料斗4等，垂直导轨3上部连接翻转轨，翻转轨的后轮导轨6以前轮导轨5端O2为圆心确定的圆弧；后轮导轨6端O3和前轮导轨5端O2之间的连线与水平线夹角为60°。前轮导轨5以距离贮料斗460cm的O为圆心确定的圆弧；电葫芦2水平行走的闸瓦松开，水平电控制线路断开。提升杆头O4偏离翻斗7重心，在翻斗7外壁下侧。倒锥体贮料斗4的锥角为60°，容积为15m3，电葫芦2起重量是1吨。

    本技术具有下列特点

1.操作方便，它只对电葫芦2垂直升降按钮进行控制，翻斗复位靠翻斗7转动产生的力矩自动进行；

2.延长了使用寿命；后轮弧型导轨6承载翻斗4压力；

3.投资小，它比相同功用的括板式除灰系统的投资减小50－70％，占地面积减少80％以上。

设计要求

1.一种垂直提升容器后自动将物料倒入贮料斗的提升机、包括--电葫芦2和它的行走轨道1--沿垂直导轨3提起或降下的翻斗7--贮料斗4等，其特征在于(1)翻转轨由前轨导轨5和后轮导轨6组成、后轮导轨6是以前轮导轨5端O2为圆心确定的圆弧，后轮导轨6端O3和前轮导轨5端O2之间的连线与水平线夹角小于90°，(2)前轮导轨5呈弧型，(3)电葫芦2的水平行走机构不受电气控制。

2.据设计要求1所述的垂直振动提升机，其特征在于前轮导轨5可以是与垂直导轨3连接平滑过渡的直导轨。

3.据设计要求1或2所述的垂直振动提升机，其特征在于提升杆头O1偏离翻斗7的重心。

4.据设计要求1或2所述的垂直振动提升机，其特征在于倒锥体贮料斗4的锥角大于50°。

技术摘要

    一种垂直提升容器后自动将物料倒入贮料斗的提升机。该技术的目的是设计一种操作方便，结构简单，工作稳定的提升机，它包括水平行走机构不受电气控制的电葫芦2，翻斗7的前、后轮导轨5、6呈弧型，以及贮料斗4等部件。该技术具有操作方便、寿命长、安全可靠、投资小等特点，它可用于燃煤锅炉的贮渣或工业散料的装卸。
