砂石厂专用水泥砂石提升机技术改进效果

发布人:新乡天太斗式提升机厂家 发布时间:2021-03-24

本技术涉及一种用于砂石厂水泥厂的水泥提升砂石提升机。斗式提升机是在一种封闭的机壳内通过牵引构件配备电机、减速机,带动一系列料斗连续提升各种粉状、粒状或块状物料的输送设备。在建筑行业中,提升机要用于砂石的的搬运,而在砂石的长时间搬运过程中,会造成提升皮带的拉伸,进而导致提升皮带被拉长,影响搬运效率。

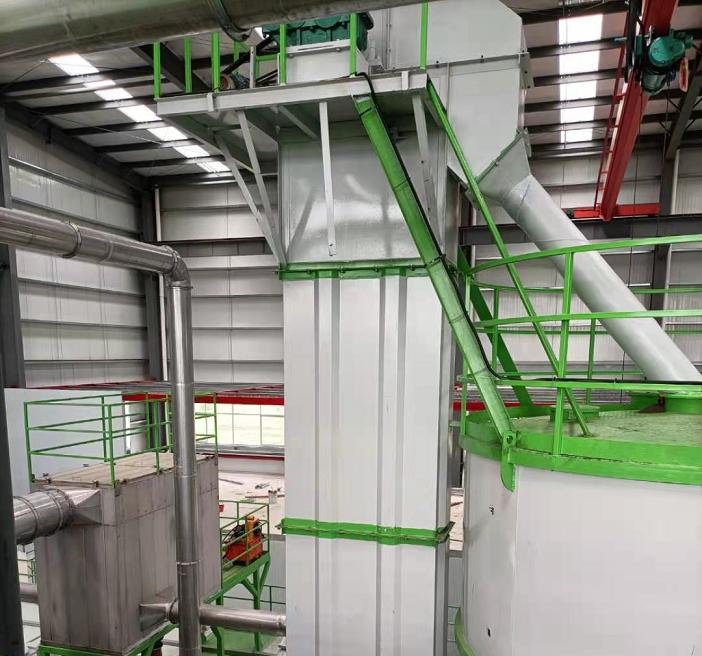

水泥砂石提升机

技术实现要素:

    本技术针对现有技术的不足,提供一种砂石水泥提升机,能够及时张紧提升皮带,从而不影响砂石的继续搬运。

    本技术是通过如下技术方案实现的,一种用于提升砂石的提升机,包括提升皮带,所述提升皮带内部设有与提升机箱体固接的支架,所述支架上转动连接有第一齿轮,所述第一齿轮啮合连接有横向滑接在支架上的齿条,第一齿轮连接有驱动其旋转的第一驱动装置,所述齿条上转动连接有可顶至提升皮带的张紧轮。

    本技术在使用时,驱动第一驱动装置带动第一齿轮转动,第一齿轮的转动带动齿条横向移动,齿条的横向移动带动张紧轮顶置提升皮带上,从而张紧提升皮带,避免造成提升皮带的拉伸,导致提升皮带被拉长,影响搬运效率的情况出现。

    作为优选,所述第一齿轮的两侧均连接有齿条。本优选方案的设置,使两条齿条的运动方向相反,可以同时从提升皮带中间对环形提升皮带内部的两侧进行对提升皮带的张紧,提高张紧效率。

    作为优选,沿支架的高度方向均匀布置有若干第一齿轮。本优选方案设置若干第一齿轮,即设置若干齿条,即设置若干张紧轮,使在提升皮带张紧的过程中,沿高度方向布置的张紧轮同时对提升皮带张紧,避免当单个张紧轮进行张紧时,提升皮带出现凸点,当料斗经过凸点时,会出现抖动,致使料斗内的砂石脱离料斗,从而影响砂石的正常提升。

    作为优化,所述齿条连接有滑接在支架上的张紧轮转轴,所述张紧轮转轴上通过轴承与张紧轮连接。本优化方案通过张紧轮转轴滑接在支架上的设置,为张紧轮转轴移动提供导向作用。

    作为优化,所述齿条通过弹簧与张紧轮转轴连接。本优化方案通过弹簧的设置,使齿条在推动张紧轮转轴移动时,给予张紧轮转轴以缓冲作用,从而使张紧轮缓慢的张紧提升皮带,避免张紧过快而造成张紧幅度过大的情况出现。

    作为优选,所述第一驱动装置包括转动连接在支架上的驱动轴,以及套接在驱动轴上的第二齿轮,所述第一齿轮也套接在驱动轴上,所述第二齿轮通过链条与电机的输出轴连接。

    本优选方案在使用时,调节电机带动链条运动,链条带动第二齿轮转动,第二齿轮的转动带动同轴的第一齿轮转动,从而驱动齿条移动。

    作为优化,所述支架上固定有齿条套,所述齿条滑接在齿条套内。本优化方案通过齿条套的设置,起到保护齿条的作用;同时也起到给齿条导向的作用。


本技术的有益效果为:

    通过第一齿轮、齿条、张紧轮,以及第一驱动装置的设置,能够及时张紧被拉伸的提升皮带,从而不影响砂石的持续搬运;通过运动方向相反的齿条设置,便于两端同时张紧提升皮带,提高张紧效率;通过弹簧的设置;起到缓冲的作用;通过齿条套的设置,起到给予齿条运动的导向作用。

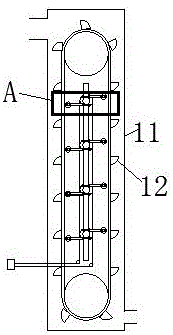

砂石提升机附图说明


图中所示:

1、提升皮带,2、支架,3、第二齿轮,4、第一齿轮,5、齿条,6、齿条套,7、弹簧,8、张紧轮转轴,9、张紧轮,10、链条,11、提升机箱体,12、料斗。


具体实施方式

    为能清楚说明本方案的技术特点,下面通过具体实施方式,对本方案进行阐述。

    参照附图1-3,本技术一种用于提升砂石的提升机,包括提升机皮带1,所述提升皮带内部设有与提升机箱体11固接的支架2,所述支架2沿高度方向上转动连接有若干驱动轴,驱动轴上套接有第一齿轮4和第二齿轮3,所述第二齿轮3上啮合有链条10,链条10连接到电机的输出轴上。

    第一齿轮4的两侧均啮合有齿条5,所述齿条5外套接有固定在支架上的齿条套6,所述齿条5穿过齿条套6的一端固接有弹簧7,所述弹簧7远离齿条的一端连接张紧轮转轴8,所述张紧轮转轴8沿齿条5运动方向滑接在支架2上,所述张紧轮转轴8上还套接有通过轴承连接的张紧轮9,所述张紧轮9在齿条的推动下,可以顶至提升皮带10上。

    本技术在使用时,调节电机运转,电机输出轴旋转带动链条10拉动第二齿轮3转动,第二齿轮的转动带动第一齿轮4转动,从而使位于第一齿轮4两端的齿条5横向运动,齿条5通过弹簧7推动张紧轮转轴8横向移动,然后张紧轮9顶至提升皮带上,实现将提升皮带向外张紧,从而及时的张紧提升皮带,不影响砂石的继续搬运,不影响生产的继续。

张紧轮顶至提升皮带上时,在提升皮带的带动下,持续的以张紧轮转轴为轴心发生转动。

    特别指出,当张紧轮张紧提升皮带后,会使提升皮带向提升机箱体的两侧扩张,而位于提升机提升皮带上的料斗12与提升机箱体11的两侧之间仍然存在一定距离,并不会使料斗12与提升机箱体11碰触,不会影响提升机的使用。


技术特征:

1.一种用于砂石提升机,包括提升皮带(1),其特征在于:所述提升皮带内部设有与提升机箱体(11)固接的支架(2),所述支架上转动连接有第一齿轮(4),所述第一齿轮(4)啮合连接有横向滑接在支架(2)上的齿条(5),第一齿轮(4)连接有驱动其旋转的第一驱动装置,所述齿条(5)上转动连接有可顶至提升皮带的张紧轮(9)。

2.根据实用要求1所述的一种砂石提升机,其特征在于:所述第一齿轮(4)的两侧均连接有齿条(5)。

3.根据实用要求2所述的一种砂石提升机,其特征在于:沿支架(2)的高度方向均匀布置有若干第一齿轮(4)。

4.根据实用要求3所述的一种砂石提升机,其特征在于:所述齿条连接有滑接在支架上的张紧轮转轴(8),所述张紧轮转轴上通过轴承与张紧轮(9)连接。

5.根据实用要求4所述的一种砂石提升机,其特征在于:所述齿条通过弹簧(7)与张紧轮转轴(8)连接。

6.根据实用要求1所述的一种砂石提升机,其特征在于:所述第一驱动装置包括转动连接在支架上的驱动轴,以及套接在驱动轴上的第二齿轮(3),所述第一齿轮也套接在驱动轴上,所述第二齿轮(3)通过链条(10)与电机的输出轴连接。

7.根据实用要求1所述的一种用于砂石提升机,其特征在于:所述支架上固定有齿条套(6),所述齿条滑接在齿条套内。


技术总结

    本技术涉及一种砂石提升机,包括提升皮带,所述提升皮带内部设有与提升机箱体固接的支架,所述支架上转动连接第一齿轮,所述第一齿轮啮合连接有横向滑接在支架上的齿条,第一齿轮连接有驱动其旋转的第一驱动装置,所述齿条上转动连接有可顶至提升皮带的张紧轮。本技术通过第一齿轮、齿条、张紧轮,以及第一驱动装置的设置,能够及时张紧被拉伸的提升皮带,从而不影响砂石的持续搬运;通过运动方向相反的齿条设置,便于两端同时张紧提升皮带,提高张紧效率;通过弹簧的设置;起到缓冲的作用;通过齿条套的设置,起到给予齿条运动的导向作用。
