NE板链斗式提升机下链轮张紧装置技术要求简介

【技术摘要】本技术涉及一种NE板链斗式提升机下链轮张紧装置，其特征在于：包括有外壳体、固定设在提升机外壳体内上部的上链轮和活动设在外壳体内下部的下链轮，所述下链轮铰接在滑动连接于外壳体的下轴承座上，所述下轴承座外端伸出外壳体外，在外壳体上竖设有下端顶压在下轴承座外端的弹簧杆；采用该装置保证了设备半年以上运行正常无检修。

【技术领域】:

    本技术涉及一种NE板链提升机下链轮张紧装置。

【背景技术】:

    板链斗式提升机主要包括有外壳体、固定设在外壳体内上部的上链轮和活动设在外壳体内下部的下链轮，下链轮铰接在滑动连接于外壳体的下轴承座上，下轴承座外端伸出外壳体外，在下轴承座外端穿接在一杠杆的中段靠近端点位置，在杠杆外端挂设有配重块，在生产使用过程中由于进入提升机的来料不均，导致下链轮和下链轮轴承座跳动频繁，以致引起配重块跳动激烈，杠杆容易弯曲、断裂、下链轮轴承座歪斜，在一个月内至少要停机检修5次杠杆和下链轮轴承座等，严重影响设备的正常运行。

【实用内容】

    本技术在于提供一种板链斗式提升机活动下链轮张紧装置，该板链斗式提升机活动下链轮张紧装置不仅结构简单、设计合理，而且有利于保证设备的稳定运转。

    本技术板链斗式提升机活动下链轮张紧装置，其特征在于:包括有外壳体、固定设在外壳体内上部的上链轮和活动设在外壳体内下部的下链轮，所述下链轮铰接在滑动连接于外壳体的下轴承座上，所述下轴承座外端伸出外壳体外，在外壳体上竖设有下端顶压在下轴承座外端的弹簧杆。

    上述弹簧杆包括一竖向穿设在外壳体凸板的螺杆和套在螺杆外围的预紧弹簧。

    上述下轴承座包括有可沿外壳体上下滑动的滑块，滑块侧边设有滚轮，两侧滚轮位于外壳体的两侧边槽内。

    本技术板链斗式提升机活动下链轮张紧装置工作原理:在外壳体上竖设有下端顶压在下轴承座外端的弹簧杆，从而让下链轮和下链轮轴承座的跳动传递给弹簧杆，由弹簧杆的弹簧来缓冲下链轮和下链轮轴承座的跳动，避免了杠杆弯曲、断裂、下链轮轴承座歪斜等的产生，保证了生产设备的正常运行，采用该装置保证了设备半年以上运行正常无需检修。

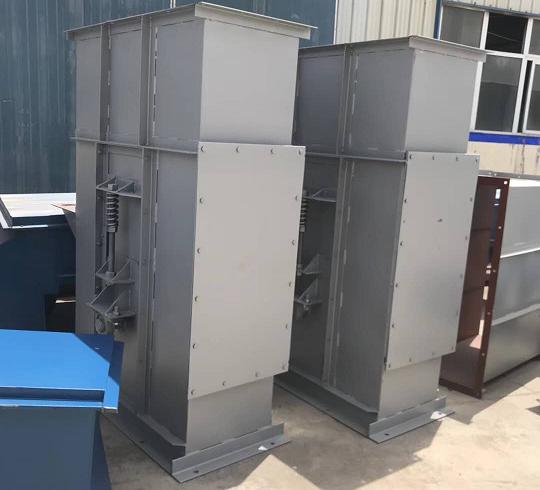

NE板链斗式提升机下链轮张紧

【具体实施方式】:

   本技术板链斗式提升机下链轮张紧装置，包括有外壳体1、固定设在外壳体I内上部的上链轮2和活动设在外壳体内下部的下链轮3，所述下链轮3铰接在滑动连接于外壳体的下轴承座4上，所述下轴承座4外端伸出外壳体外，在外壳体上竖设有下端顶压在下轴承座外端的弹簧杆5。

    为了设计合理，上述弹簧杆5包括一竖向穿设在外壳体凸板6的螺杆7和套在螺杆外围的预紧弹簧8。

    为了便于滑动，上述下轴承座4包括有可沿外壳体上下滑动的滑块9，滑块侧边设有滚轮10，两侧滚轮位于外壳体的两侧边槽11内。该滚轮与侧边槽的配合也可以是燕尾槽的配合；或者滑块侧边为半圆形凸筋，侧边槽为半圆形凹槽。为了起缓冲作用，螺杆7下端与滑块9上端面之间设有橡胶垫。

    为了设计合理，两侧边槽的夹角为2-5度，两侧边槽的稍微倾斜设置有利于给下链轮一个反向力，起到一个活动约束的作用。

    本技术板链斗式提升机活动下链轮张紧装置工作原理:在外壳体上竖设有下端顶压在下轴承座外端的弹簧杆，从而让下链轮和下链轮轴承座的跳动传递给弹簧杆，由弹簧杆的弹簧来缓冲下链轮和下链轮轴承座的跳动，避免了杠杆弯曲、断裂、下链轮轴承座歪斜等的产生，保证了提升机的正常运行，采用该装置保证了设备半年以上运行正常无需检修。

【技术要求】

1、一种板链斗式提升机活动下链轮张紧装置，其特征在于:包括有外壳体、固定设在外壳体内上部的上链轮和活动设在外壳体内下部的下链轮，所述下链轮铰接在滑动连接于外壳体的下轴承座上，所述下轴承座外端伸出外壳体外，在外壳体上竖设有下端顶压在下轴承座外端的弹簧杆。

2、根据技术要求1所述的板链斗式提升机下链轮张紧装置，其特征在于:所述弹簧杆包括一竖向穿设在外壳体凸板的螺杆和套在螺杆外围的预紧弹簧。

3、根据技术要求1所述的板链斗式提升机下链轮张紧装置，其特征在于:所述下轴承座包括有可沿外壳体上下滑动的滑块，滑块侧边设有滚轮，两侧滚轮位于外壳体的两侧边槽内。
