斗式提升机环链与料斗连接装置制作方法简介

[发布日期:2018-12-22 09:02:00 浏览量:12 文章来源:http://www.hctsj.com]

一种斗式提升机环链与料斗连接装置制作方法简介

技术领域:

    本实用新型涉及一种输送粉粒状、块状物料设备上使用的环链与料斗连接装置,尤其是在斗式提升机上使用。

斗式提升机环链与料斗连接装置

背景技术:

    在工业生产中,提升或输送粉粒状、块状物料(如水泥厂中的斗式提升机)设备上使用的环链与料斗连接装置由若干个料斗、固定在每个料斗上的环勾,连接在每两个料斗环勾之间的环链组成,其缺点是牵引环链不直接连成一体,面是分段连接在两料斗之间,以环勾作为中间环,环勾不仅承受料斗自重和料重,而且还承受牵引力,使环勾受力大,受力复杂,导致使用中连接装置常常在环勾处发生断裂,使料斗脱落,即不安全,又恢复费时费力;其次是由于单个链环制造误差或变形,两料斗之间的双排环链产生不等长,导致料斗歪斜运行,常发生卡住、掉料、断勾。

    本实用新型目的在于针对上述不足而提供一种改善料斗与环链连接结构的斗式提升机环链与料斗连接装置。

    本实用新型的目的是这样实现的本装置由驱动装置带动主从链轮上的双排环链运行,环链是由各个单链环连成的封闭整条链,若干个料斗通过固定在料斗上的环勾与环链相连,每个环勾与环链上的一个单链环连接。环链带动料斗作循环运动的环链斗式提升机,实现物料输送。


本实用新型优点是

1、料斗与环链连接合理。料斗通过环勾与封闭环链连接,使环勾只受料斗自重和料重,不受链条内部张力作用。

2、环链采用封闭结构,又克服了原分段连接的积累误差,改善了料斗运行工况。

3、便于安装、维护、减少维修工作量。

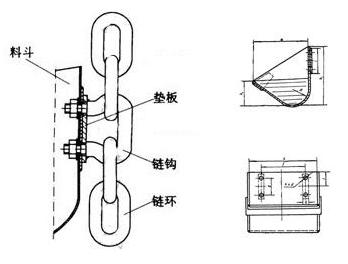

斗式提升机环链与料斗连接装置

下面将结合附图对本实用新型作进一步详细描述

图1是本实用新型背景技术中结构简图。

图2是本实用新型结构简图。

参见图1,在背景技术中本装置由若干个料斗1、环链2、环勾3组成,环勾3分别连接上段环链2—1,下段环链2—2,牵引力直接作用于环勾3上,使其易折断。

参见图2,本实用新型由牵引环链2、料斗1、沿料斗1上下间隔布置的两个U型环勾3组成。牵引环链2为整个封闭链环,环勾3勾住环链2后其两端通过螺母4与料斗1固定连接。两环勾3中心距略大于一个单个链环长度加上环勾3直径,一来补偿环链制造误差,便于安装,二来减少料斗1运转转向时环链2窜动量,降低运转燥音。在料斗1上两上下环勾3之间固定一个弹片5,弹片5另一端顶住一节链环2--3平面,使环链2与料斗1间保持一定间隙,即可保证料斗和链条在传动、改向链轮处不干涉,又可保证料斗与链条的正确位置,同时还可防止链条沿中心转动。

对整个连接装置来说,环链2采用两排,在料斗1背面上设置四个环勾3,每上下两个对应一排环链连接。


权利要求

1.一种输送粉粒状、块状物料设备上使用的环链与料斗连接装置,由若干个料斗(1)、牵引料斗(1)运行的两排环链(2)和固定在每个料斗(1)上与环链(2)相连的环勾(3)组成,其特征在于环链(2)是由各个单链环连成的封闭整条链,每个环勾(3)与环链(2)上的一个单链环连接。

2.按权利要求1所述的斗式提升机环链与料斗连接装置,其特征在于对应每排环链环勾(3)沿料斗(1)上下间隔布置两个。

3.按权利要求1或2所述的斗式提升机环链与料斗连接装置,其特征在于料斗(1)上两上下环勾(3)之间固定一个弹片(5),弹片(5)另一端顶住一节链环平面。


摘要

    一种斗式提升机环链与料斗连接装置,它由两排牵引封闭整条环链和通过环钩与环链连接的若干个料斗组成,具有不断钩、运行可靠的特点。
