钢丝胶带斗式提升机接头夹具构成及安装方法

发布人:新乡天太斗式提升机厂家 发布时间:2019-09-24

钢丝胶带斗式提升机的提升高度是各种类型斗式提升机中最高的,可以达到70米以上。提升机中采用的钢丝绳芯橡胶带(简称钢丝胶带,下同)是牵引件也是承载件。目前钢丝胶带斗式提升机中钢丝胶带连接,大多数是在输送带90°折弯后,采用夹具夹接钢丝胶带两头的连接方式。钢丝胶带接头夹具成为连接中的关键部件。用输送带接头来连接钢丝胶带,一是要将输送带两头牢固地夹在一起,二是要将带中钢丝绳剥离出来单独连接起来,整个输送带接头就是这两种连接的组合。在多方案比较中,多采用的是在夹板上、特别是钢丝绳独立连接上有独特之处的输送带接头。这种双重联动的接头使用效果很好。
    钢丝胶带斗式提升机输送带接头夹具又称提升带接头夹具、接头卡子、输送带接头卡子、输送带接头夹板,钢丝绳提升带及其配件:合金接头夹具、钢板接头夹具、高强度镀锌料斗螺栓、耐热橡胶垫板等。钢丝胶带斗式提升机胶带接头夹具广泛应用于,国内冶金、煤炭、水泥、交通、电力、建材、化工、输送机械行业,我公司生产的提升机专用胶带,上下表面各加一层高强力防撕裂横向钢丝,杜绝提升机在使用过程中的掉斗现象,使提升机运转平稳安全,所有提升带产品均可根据客户的要求按照图纸冲床打好安装用螺孔,尺寸准确,安装方便,同时我公司可提供钢丝绳芯提升带专用接头卡扣等配套产品。
钢丝胶带斗式提升机接头夹具构成及安装方法

钢丝胶带斗式提升机接头夹具简介:

1.产品分类:特种合金合金接头夹具 钢板接头夹具

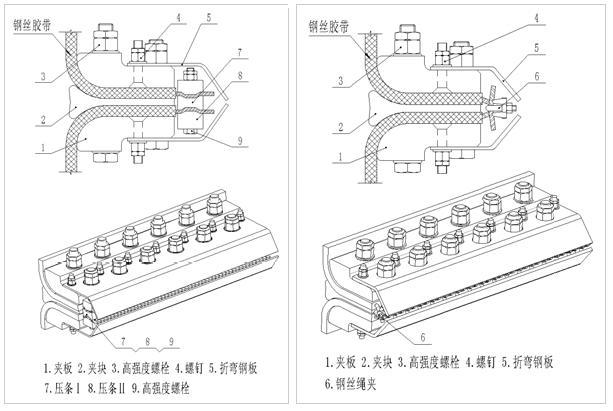

2.产品构成

特种合金带夹构成:

主带夹:内夹1只,外夹2只

配件:专用夹具螺栓,钢丝卡扣,填充料,填充胶,填充箱

钢板带夹构成:

主带夹:内夹1只,外夹2只 配件:专用夹具螺栓,钢丝卡扣

3.产品规格:

宽度200mm~1700mm不等

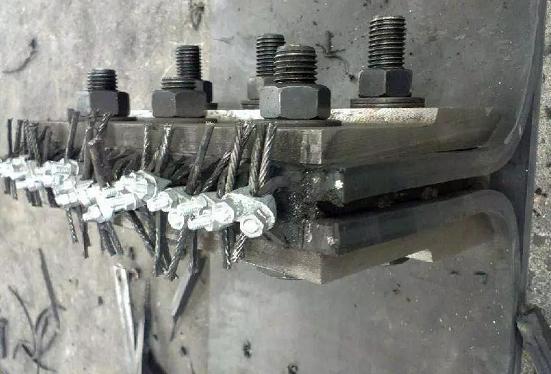

4.钢丝胶带斗式提升机接头夹具安装方法:

1).用主带夹将钢丝胶带斗式提升机胶带两端通过螺栓夹紧。

2).夹紧后,剥除提升带两端覆盖胶,剥出钢丝绳芯。

3).将皮带两端钢丝绳芯用钢丝绳U型卡扣依次紧固。

4).填充箱罩住注入填充料,填充胶,等待15分钟至凝固。

钢丝胶带斗式提升机接头夹具构成及安装方法

那么钢丝胶带斗式提升机输送带接头怎么安装呢?

    安装胶带前,把下部张紧提升到靠近挡块的位置,拆除外凸的零件,如跑偏开关等。将胶带头与专用牵引器联接,牵引胶带使用牵引装置或电动绞车,不能使用斗提机的驱动装置。先将胶带由检修门中间节或机尾向上提起,绕过头、尾轮,将胶带接头在头轮最顶端处联接。胶带接头安装必须保证胶带接边的平行度。
当胶带连接好后,再装配料斗。安装料斗时,首先将4个配重斗子安装在带夹头对称位置,其他料斗安装采用间隔安装。每安装3只料斗后间隔10只料斗位置再安装下3只料斗,依次循环,直到安装完毕。注意,料斗、橡胶垫片都应与胶带保持垂直。
