Z型提升机防卡斗技术改进及实用方式

【背景技术】本技术涉及一种斗提机系统，尤其涉及一种防卡斗的Z型提升机系统，原有系统，容易出现在Z型斗提机拐弯处卡斗的现象。主要原因有三个方面：第一、入料不均匀，下料突然增多，将Z型斗式提升机料斗打翻了 ；第二、提升机料斗倾斜或损坏；第三、料斗倒料后，没有自然回正。上面三个原因都会促使料斗在Z型提升机拐弯处卡住。卡斗不仅会造成料斗损坏，严重时一片料斗都报废，甚至链条断裂，而且不方便检修，停机检修时间长，影响产量。

    因此，需要提供一种新的技术方案来解决上述问题。

【技术内容】

    本技术要解决的技术问题是提供一种防卡斗的Z型提升机系统。

    为解决上述技术问题，本技术的一种防卡斗的Z型提升机系统，它包括提升机轨道、提升机电机、振动筛、料斗、链条、多个接近开关和触摸屏，所述提升机轨道一端上侧开有进料口，所述提升机轨道另一端下侧开有出料口，所述振动筛位于进料口正上方，所述料斗装在料条上，所述提升机电机带动链条运动，多个接近开关为接近开关1、接近开关11、接近开关II1、接近开关I V、接近开关V和接近开关VI，所述接近开关I安装于进料口右侧，所述接近开关II安装于提升机左下拐弯处的上端，所述接近开关III安装于提升机左上拐弯处右侧，所述接近开关IV安装于提升机出料口的左侧，所述接近开关V安装于提升机右上拐弯处右侧，所述接近开关VI安装于提升机右下拐弯处的左侧，所述触摸屏上安装有多个用于故障报警显示的接近开关指示灯。

    所述提升机轨道的形状为Z字型。

    本技术的有益效果：一方面能够提前发现料斗是否正常，及时报警停机，避免料斗运行到Z型提升机拐弯处卡斗；另一方面通过触摸屏上显示的报警指示灯确定了料斗出现问题的位置，便于快速查找出故障进行检修。

【附图说明】

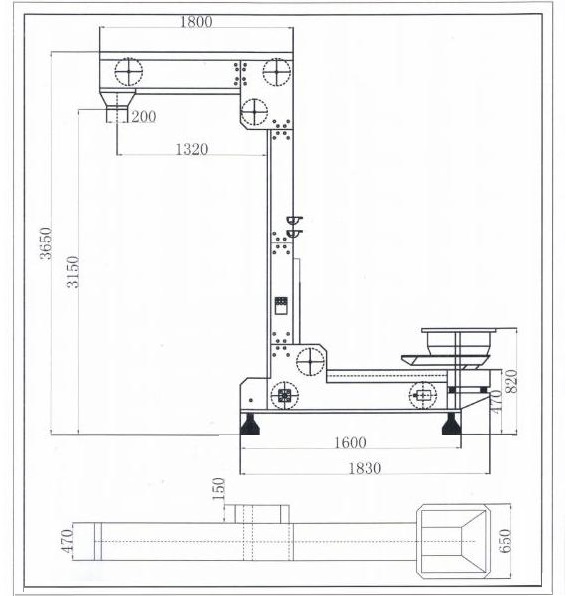

   图1为本技术的结构示意图。

[0010]其中:1、接近开关I，2、接近开关II，3、接近开关III，4、接近开关I V，5、接近开关V，6、接近开关VI，7、料斗，8、链条，9、提升机轨道，10、提升机电机，11、振动筛，12、进料口，13、出料口，14、触摸屏，15、接近开关指示灯。

【实施方式】

    为了加深对本技术的理解，下面将结合实施例和附图对本技术作进一步详述，该实施例仅用于解释本技术，并不构成对本技术的保护范围的限定。

    如图1所示，本技术的一种防卡斗的Z型提升机系统，它包括Z型的提升机轨道9、提升机电机10、振动筛11、料斗7、链条8、多个接近开关和触摸屏14，提升机轨道9 一端上侧开有进料口 12，提升机轨道9另一端下侧开有出料口 13，振动筛11位于进料口 12正上方，料斗7装在料条8上，提升机电机10带动链条8运动，多个接近开关为接近开关I1、接近开关Π2、接近开关1113、接近开关IV4、接近开关V5和接近开关VI6，接近开关Il安装于进料口 12右侧，接近开关112安装于提升机左下拐弯处的上端，接近开关III3安装于提升机左上拐弯处右侧，接近开关IV4安装于提升机出料口 13的左侧，接近开关V5安装于提升机右上拐弯处右侧，接近开关VI6安装于提升机右下拐弯处的左侧，触摸屏14上安装有多个用于故障报警显示的接近开关指示灯15。

    上述文字中“提升机左下拐弯处”、“提升机左上拐弯处”、“提升机右上拐弯处”和“提升机右下拐弯处”，指的是相对于提升机输送物料时的运行方向。

    在Z型的提升机轨道的进料口 12和出料口 13处安装接近开关以及在提升机拐弯处的轨道上安装接近开关，当料斗出现问题时会在接近开关的探测范围内，接近开关发出信号，提升机电机停止运行，触摸屏上显示故障位置，防止了料斗运行到Z型提升机拐弯处卡斗。

【实用要求】

1.一种防卡斗的Z型提升机系统，其特征在于:它包括提升机轨道、提升机电机、振动筛、料斗、链条、多个接近开关和触摸屏，所述提升机轨道一端上侧开有进料口，所述提升机轨道另一端下侧开有出料口，所述振动筛位于进料口正上方，所述料斗装在料条上，所述提升机电机带动链条运动，多个接近开关为接近开关1、接近开关I1、接近开关II1、接近开关I V、接近开关V和接近开关VI，所述接近开关I安装于进料口右侧，所述接近开关II安装于提升机左下拐弯处的上端，所述接近开关III安装于提升机左上拐弯处右侧，所述接近开关IV安装于提升机出料口的左侧，所述接近开关V安装于提升机右上拐弯处右侧，所述接近开关VI安装于提升机右下拐弯处的左侧，所述触摸屏上安装有多个用于故障报警显示的接近开关指示灯。

2.根据权利要求1所述的一种防卡斗的Z型提升机系统，其特征在于:所述提升机轨道的形状为Z型。

【技术摘要】

    本技术公开了一种防卡斗的Z型提升机系统，它包括提升机轨道、提升机电机、振动筛、料斗、链条、多个接近开关和触摸屏，提升机轨道一端上侧开有进料口，提升机轨道另一端下侧开有出料口，振动筛位于进料口正上方，料斗装在料条上，提升机电机带动链条运动，多个接近开关为接近开关I、接近开关II、接近开关III、接近开关IV、接近开关V和接近开关VI，触摸屏上安装有多个用于故障报警显示的接近开关指示灯。在Z型的提升机轨道的进料口和出料口处安装接近开关以及在提升机拐弯处的轨道上安装接近开关，当料斗出现问题时会在接近开关的探测范围内，接近开关发出信号，提升机电机停止运行，触摸屏上显示故障位置，防止了料斗运行到Z型提升机拐弯处卡斗。
