斗式提升机料斗皮带拉紧装置制作方法图解

发布人:新乡天太斗式提升机厂家 发布时间:2019-09-12

背景技术:现在的饲料企业自动化程度越来越高,物料的输送大部分采用斗式提升机垂直提升运输。随着斗式提升机运行时间增加,料斗带跑偏、磨损、磨断、磨松等问题陆续出现,为了减少生产停机时间,需要定期对料斗带进行维护。当下带松、带断的维修方式为:通过断开畚斗带连接扣,将料斗带抽出,使用手拉葫芦吊装料斗带两端,然后人工将畚斗带拉紧重合10公分左右,在重合部分的中心钻孔,用螺定将重合部分重新固定。这样的维修方式操作复杂,耗用时间长,需要多人参与配合工作才能完成。

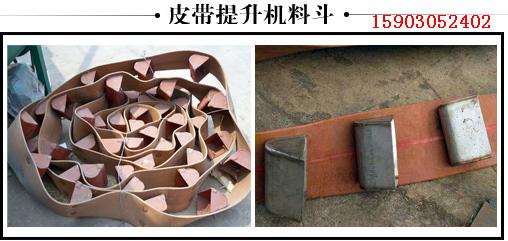

斗式提升机料斗带

技术实现要素:


    针对现有技术的不足,本技术提供一种斗式提升机料斗带拉紧装置,以解决现有技术中存在的问题。


    斗式提升机料斗带拉紧装置,包括两个O型螺母,所述O型螺母为中空的两端带螺纹的圆柱状,所述O型螺母两端的螺纹一端为左旋另一端为右旋;所述O型螺母的每一端分别连接有一个螺杆,所述螺杆的另一端与连接板连接,位于O型螺母同端侧的两个连接板与一个夹板的左右两端连接,所述夹板两个为一组,两个夹板组合起来将畚斗带固定夹紧。


优选的,所述螺杆为四个,其中两个为左旋螺纹,另外两个为右旋螺纹。


优选的,所述连接板为U型板,底面带孔。


优选的,所述U型板两侧的板上有通孔且在同一直线上。


优选的,所述夹板为L型板。


优选的,所述夹板上有若干通孔。



本技术所取得的有益效果是:


1、本装置通过螺纹连接的方式实现畚斗带的预紧,操作简单,拉紧时间短,无需过多的人工参与即可完成操作,节省了人工成本和维修时间。


2、本装置所有连接件均为常规加工件或标准件,互换性好,模块化高,易于维护。


附图说明


为了更清楚地说明本技术实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图是本技术的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

斗式提升机料斗带拉紧装置

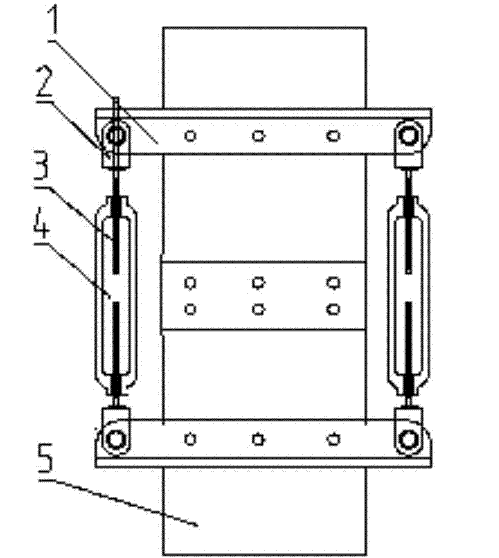

图1为畚斗带拉紧装置初始状态示意图;


图2为畚斗带拉紧装置工作状态示意图;

斗式提升机料斗皮带拉紧装置制作方法图解

图中:1-夹板,2-连接板,3-螺杆,4-O型螺母,5-料斗带。



具体实施方式

    应该指出,以下详细说明都是例示性的,旨在对本申请提供进一步的说明。除非另有指明,本文使用的所有技术和科学术语具有与本申请所属技术领域的普通技术人员通常理解的相同含义。

    需要注意的是,这里所使用的术语仅是为了描述具体实施方式,而非意图限制根据本申请的示例性实施方式。如在这里所使用的,除非上下文另外明确指出,否则单数形式也意图包括复数形式,此外,还应当理解的是,当在本说明书中使用术语“包含”和/或“包括”时,其指明存在特征、步骤、操作、器件、组件和/或它们的组合。


为实现上述目的,本技术的具体技术方案如下:

    一种斗式提升机料斗带拉紧装置,包括左右对称布置的两个O型螺母4,O型螺母4为中空的两端带螺纹的圆柱状,所述O型螺母4两端的螺纹一端为左旋另一端为右旋;所述O型螺母4的每一端分别连接有一个螺杆3,螺杆3上螺纹的旋向与O型螺母4上螺纹的旋向对应,即其中两个螺杆3为左旋螺纹,另外两个螺杆3为右旋螺纹。所述螺杆3的另一端与连接板2连接,连接板2为U型带孔的结构,位于O型螺母5同端侧的两个连接板2分别连接一组夹板1的左端和右端,所述夹板1两个为一组,分布在畚斗带的两侧将畚斗带夹紧。


    本装置的工作过程是:当畚斗带过松或畚斗带断裂时,需要把畚斗带重新拉紧连接固定,使用夹板1将畚斗带5的两头分别夹紧并用螺栓固定,然后将连接板2插入夹板1两侧,连接板2的中间孔与夹板1两边孔重合,使用固定销固定,将螺杆3与连接板2连接好,将四根螺杆3分别从两个O型螺母4的两端旋入,通过旋转O型螺母4,螺杆3逐渐被选入O型螺母4的中间孔中,畚斗带逐渐被拉紧,当到达一定涨紧度时,停止旋转。人工将畚斗带重合并钻孔,使用螺杆固定,即可完成畚斗带拉紧。


    上述虽然结合附图对本发明的具体实施方式进行了描述,但并非对本发明保护范围的限制,所属领域技术人员应该明白,在本发明的技术方案的基础上,本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本发明的保护范围以内。


技术特征:


1.斗式提升机料斗带拉紧装置,其特征在于,包括两个O型螺母,所述O型螺母为中空的两端带螺纹的圆柱状,所述O型螺母两端的螺纹一端为左旋另一端为右旋;所述O型螺母的每一端分别连接有一个螺杆,所述螺杆的另一端与连接板连接;位于O型螺母同端侧的两个连接板与一个夹板的左右两端连接,所述夹板两个为一组,两个夹板组合起来将畚斗带固定夹紧。


2.如实用要求1所述的斗式提升机料斗带拉紧装置,其特征在于,所述螺杆为四个,其中两个为左旋螺纹,另外两个为右旋螺纹。


3.如实用要求1所述的斗式提升机料斗带拉紧装置,其特征在于,所述连接板为U型板,底面带孔。


4.如实用要求3所述的斗式提升机料斗带拉紧装置,其特征在于,所述U型板两侧的板上有通孔且在同一直线上。


5.如实用要求1所述的斗式提升机料斗带拉紧装置,其特征在于,所述夹板为L型板。


6.如实用要求1所述的斗式提升机料斗带拉紧装置,其特征在于,所述夹板上有若干通孔。


技术总结

    斗式提升机料斗带拉紧装置,包括两个O型螺母,所述O型螺母为中空的两端带螺纹的圆柱状,所述O型螺母两端的螺纹一端为左旋另一端为右旋;所述O型螺母的每一端分别连接有一个螺杆,所述螺杆的另一端与连接板连接;位于O型螺母同端侧的两个连接板与一个夹板的左右两端连接,所述夹板两个为一组,两个夹板组合起来将畚斗带固定夹紧。本装置通过螺纹连接的方式实现提升机畚斗带的预紧,操作简单,拉紧时间短,无需过多的人工参与即可完成操作,节省了人工成本和维修时间。
