垂直提升机原地转向结构设计及制造技术

本技术涉及一种转向结构，具体涉及一种垂直提升机原地转向结构。

背景技术：

    常见的移动式垂直提升机，包括承载板，承载板的顶面安装有吊装装置，承载板的顶面还放置有负重块，承载板靠近前端的位置安装有前车轮，承载板底面靠近后端的位置安装有两根后支撑柱。但是在一些相距较近的吊装作业点，特别是背对背的作业点，仅需要将移动式垂直提升机转向就能够进行吊装作业。但是承载板上放置有负重块，需要将负重块卸下后才能够进行承载板的转向操作，然后再将负重块放置在承载板上，这样增加了操作人员的工作负担。

技术实现要素：

    针对上述现有技术的不足，本技术所要解决的技术问题是：如何提供一种操作方便，降低操作人员工作负担，能够在原地进行转向的垂直提升机原地转向结构。为了解决上述技术问题，本技术采用了如下的技术方案：

    一种垂直提升机原地转向结构，包括承载板，承载板的顶面安装有吊装装置，承载板靠近前端的位置安装有前车轮，承载板底面靠近后端的位置安装有两根后支撑柱，所述承载板靠近前端的位置沿垂直于所述承载板的方向穿设有一根前调节螺杆，前调节螺杆的长度大于所述前车轮的最低点至所述承载板的顶面高度，前调节螺杆的底端转动连接有绕前调节螺杆轴线转动的前支撑板，前调节螺杆的轴线垂直于前支撑板所在平面，位于两根所述后支撑柱之间设置有横杆，横杆的轴线方向平行于所述承载板所在平面，两根所述后支撑柱相对的一侧分别设置有沿其轴线方向延伸的导向槽，横杆的两端分别嵌入于其所在一侧的导向槽内并能够沿导向槽长度方向与其滑动配合，横杆上沿其长度方向间隔固定连接有两根竖直向下设置的支杆，支杆的下端安装有万向轮，所述承载板的顶面上且对应横杆的位置安装有一个升降机构，升降机构具有正对横杆竖向设置且穿过所述承载板的一个具有伸缩功能的伸缩杆，伸缩杆朝向横杆的一端与横杆固定连接在一起，当横杆的两端分别位于其所在的导向槽靠近所述承载板的一端时，万向轮的最低点至所述承载板的底面高度小于后支撑柱的长度，当横杆的两端分别位于其所在的导向槽远离所述承载板的一端时，万向轮的最低点至所述承载板的底面高度大于后支撑柱的长度。

    在本技术中，旋转前调节螺杆，使前调节螺杆朝向地面方向移动，利用前支撑板作为支撑点，将承载板的前端顶起使前车轮离开地面。接着再控制升降机构操作横杆下移，使万向轮抵触到地面并同时将承载板的后端顶起使后支撑柱离开地面。这样就可以利用前支撑板这个支撑点，推动承载板后端绕这个支撑点旋转，通过万向轮很容易就能够使承载板完成转向操作。其结构简单，使用方便，降低了操作人员的工作负担。

    作为优化，所述前支撑板上表面的中间位置水平放置有轴承，轴承的外圈与所述前支撑板固定连接，所述前调节螺杆的底端沿其轴线方向向外延伸设置有与轴承内圈的内孔过盈连接的连接轴。利用轴承来连接前调节螺杆和前支撑板，使其转动更加灵活，操作人员推动承载板转动也更加省力。

    作为优化，所述前调节螺杆的顶端设置有握柄，握柄的轴线与所述前调节螺杆的轴线相互垂直，所述前调节螺杆与握柄的中部固定连接，握柄的表面上包覆有一层胶套。操作人员能够用手握持在握柄上对前调节螺杆进行操作，使操作更加方便快捷。

    综上所述，本技术的有益效果在于：本技术结构简单，使用方便，能够使垂直提升机完成原地转向操作，降低了操作人员的工作负担。

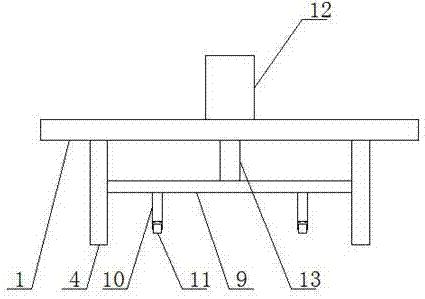

垂直提升机附图说明

技术特征：

1.一种垂直提升机原地转向结构，包括承载板，承载板的顶面安装有吊装装置，承载板靠近前端的位置安装有前车轮，承载板底面靠近后端的位置安装有两根后支撑柱，其特征在于：所述承载板靠近前端的位置沿垂直于所述承载板的方向穿设有一根前调节螺杆，前调节螺杆的长度大于所述前车轮的最低点至所述承载板的顶面高度，前调节螺杆的底端转动连接有绕前调节螺杆轴线转动的前支撑板，前调节螺杆的轴线垂直于前支撑板所在平面，位于两根所述后支撑柱之间设置有横杆，横杆的轴线方向平行于所述承载板所在平面，两根所述后支撑柱相对的一侧分别设置有沿其轴线方向延伸的导向槽，横杆的两端分别嵌入于其所在一侧的导向槽内并能够沿导向槽长度方向与其滑动配合，横杆上沿其长度方向间隔固定连接有两根竖直向下设置的支杆，支杆的下端安装有万向轮，所述承载板的顶面上且对应横杆的位置安装有一个升降机构，升降机构具有正对横杆竖向设置且穿过所述承载板的一个具有伸缩功能的伸缩杆，伸缩杆朝向横杆的一端与横杆固定连接在一起，当横杆的两端分别位于其所在的导向槽靠近所述承载板的一端时，万向轮的最低点至所述承载板的底面高度小于后支撑柱的长度，当横杆的两端分别位于其所在的导向槽远离所述承载板的一端时，万向轮的最低点至所述承载板的底面高度大于后支撑柱的长度。

2.根据实用要求1所述的垂直提升机原地转向结构，其特征在于：所述前支撑板上表面的中间位置水平放置有轴承，轴承的外圈与所述前支撑板固定连接，所述前调节螺杆的底端沿其轴线方向向外延伸设置有与轴承内圈的内孔过盈连接的连接轴。

3.根据实用要求1所述的垂直提升机原地转向结构，其特征在于：所述前调节螺杆的顶端设置有握柄，握柄的轴线与所述前调节螺杆的轴线相互垂直，所述前调节螺杆与握柄的中部固定连接，握柄的表面上包覆有一层胶套。

技术总结

    本技术公开了一种垂直提升机原地转向结构，包括承载板，承载板的顶面安装有吊装装置，承载板靠近前端的位置安装有前车轮，承载板底面靠近后端的位置安装有两根后支撑柱，所述承载板靠近前端的位置穿设有一根前调节螺杆，前调节螺杆的底端转动连接有绕前调节螺杆轴线转动的前支撑板，位于两根所述后支撑柱之间设置有横杆，横杆的两端分别滑动连接在两侧的后支撑柱上，横杆的下方通过支杆安装有万向轮，承载板上安装有用于驱动横杆上下移动的升降机构。本技术结构简单，使用方便，能够使垂直提升机完成原地转向操作，降低了操作人员的工作负担。
