一种板链斗式提升机料斗制作方法图解

背景技术：

    目前，用于板链斗式提升机上的料斗包括封头导板2、连接套3、耐磨板1和围板4， 如图1和图2所示，由于料斗的斗型为多边形形状，在其围板4上具有多处夹角，在各夹角处易存料，而且在抛料口为收口，即围板4的一侧板在抛料口处具有一折弯，形成的抛料口为收缩状。这些缺陷会导致料斗出料、抛料不干净，并有回料现象，严重时容易造成设备堵料而无法正常工作。实用新型内容       本实用新型所要解决的技术问题是提供一种出料、抛料较为干净的板链斗式提升机料斗。

    为了解决上述技术问题，本实用新型所采用的技术方案是一种板链斗式提升机料斗，包括围板，该围板的底部为弧形，所述围板的底部且与围板的侧板之间光滑过渡。

    所述围板的侧板为平直延伸至料斗的抛料口。在所述围板的底部设有透气孔。本实用新型采用上述技术方案，将围板的底部设为弧形，围板底部与其侧板之间光滑过渡，围板内部不会形成易存料的夹角，使料斗出料、抛料干净，且无回料现象，不容易造成设备堵漏，降低了对相关零部件的损伤率，提高了设备稳定性和可靠性，而且在围板底部还设有透气孔，能达到疏松物料的效果，减轻物料对料斗的吸附，使料斗内的物料容易被抛出。

技术领域：

    一种斗式提升机的料斗技术领域，本实用新型涉及板链斗式提升机，具体地说，本实用新型涉及一种板链斗式提升机料斗。

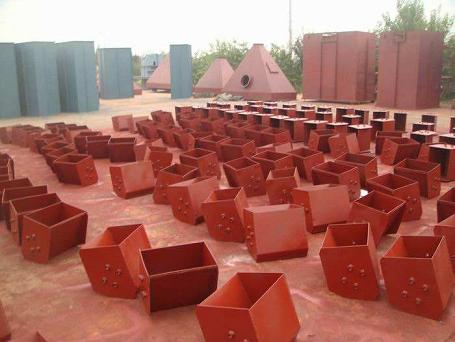

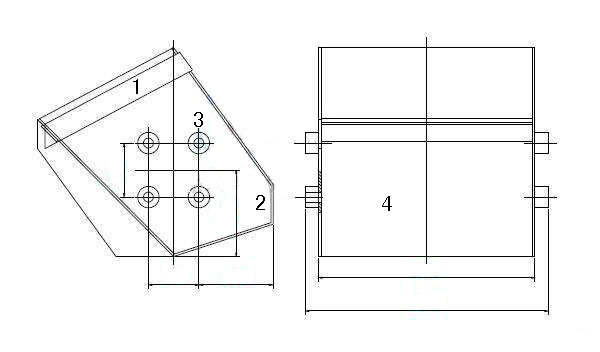

板链斗式提升机料斗图纸

上述图中的标记均为1、耐磨板；2、封头导板；3、连接套；4、围板。

具体实施方式

    如图3和图4所示，本实用新型一种板链斗式提升机料斗，包括封头导板2、连接套3、耐磨板1和围板4，该围板4的底部为弧形，围板4底部与其侧板之间光滑过渡，而且围板4的侧板为平直延伸至料斗的抛料口。改进后的围板4在抛料口处没有折弯，而且围板4 内部不会形成易存料的夹角，使料斗出料、抛料干净，且无回料现象，不容易造成设备堵漏，降低了对相关零部件的损伤率，提高了设备稳定性和可靠性。

    此外，在围板4的底部还开有一排透气孔，当料斗内装有带有水分的物料时，围板 4底部的透气孔能达到疏松物料的效果，减轻物料对料斗的吸附，使料斗内的物料容易被抛出ο

    上面结合附图对本实用新型进行了示例性描述，显然本实用新型具体实现并不受上述方式的限制，只要采用了本实用新型的方法构思和技术方案进行的各种非实质性的改进，或未经改进将本实用新型的构思和技术方案直接应用于其它场合的，均在本实用新型的保护范围之内。

技术要求

1.一种板链斗式提升机料斗，包括围板，其特征在于所述围板的底部为弧形，所述围板的底部且与围板的侧板之间光滑过渡。

2.根据权利要求1所述的板链斗式提升机料斗，其特征在于所述围板的侧板为平直延伸至料斗的抛料口。

3.根据权利要求1或2所述的板链斗式提升机料斗，其特征在于在所述围板的底部设有透气孔。

摘要

    本实用新型公开了一种板链斗式提升机料斗，包括围板，该围板的底部为弧形，所述围板的底部且与围板的侧板之间光滑过渡。采用此技术方案，将围板的底部设为弧形，围板底部与其侧板之间光滑过渡，围板内部不会形成易存料的夹角，使料斗出料、抛料干净，且无回料现象，不容易造成设备堵漏，降低了对相关零部件的损伤率，提高了提升机的稳定性和可靠性，而且在围板底部还设有透气孔，能达到疏松物料的效果，减轻物料对料斗的吸附，使料斗内的物料容易被抛出。
